Construction du port avec criée et chantier naval
La première étape a été de rassembler les contraintes avant de se lancer dans la construction:
- Concernant le bassin, celui ci doit:
- inclure une zone de mise a l'eau du bateau "La Curieuse" via le portique élévateur roulant.
- avoir une surface permettant à La Curieuse de manoeuvrer pour sortir de la zone de mise a l'eau et se placer le long de la jetée
- avoir une profondeur compatible du tirant d'eau de La Curieuse
- être parfaitement étanche une fois rempli, et reposable sur une table d'exposition standard
- servir de boite de rangement pour les différents accessoires et décors qui lui sont associés (éléments de la criée, atelier du chantier, différents véhicules,...)
- concernant la zone de parking et le chantier naval
- permettre quelques manoeuvres de roulage du portique élévateur
- éventuellement accueillir un second bateau en chantier
- servir de couvercle à la boite de rangement, lors du transport

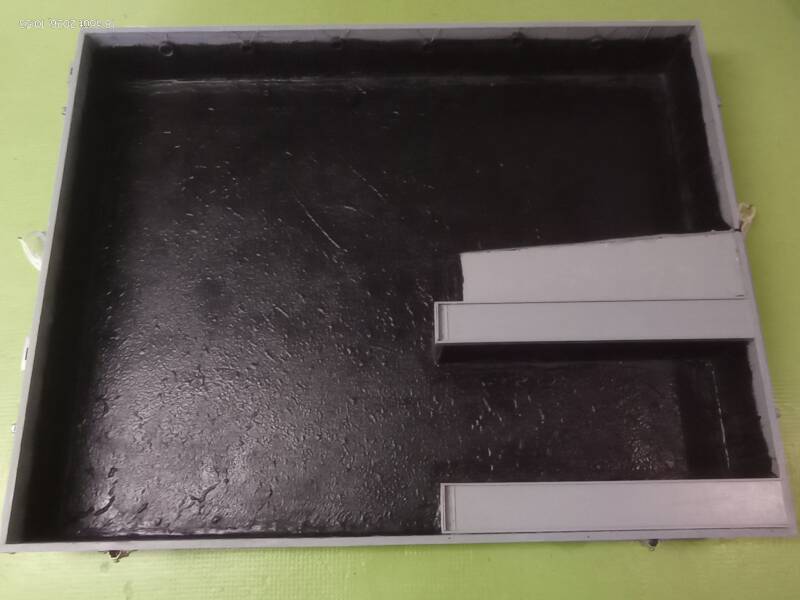

Le bassin vide. Parois et fond en CTP de 10mm collé et vissé, et tapissé en interne d'un tissu imprégné de résine polyester. Dimensions 104x82x14cm. Les deux rails pour le portique, ainsi que la rampe sont collés à la résine dans le bassin.

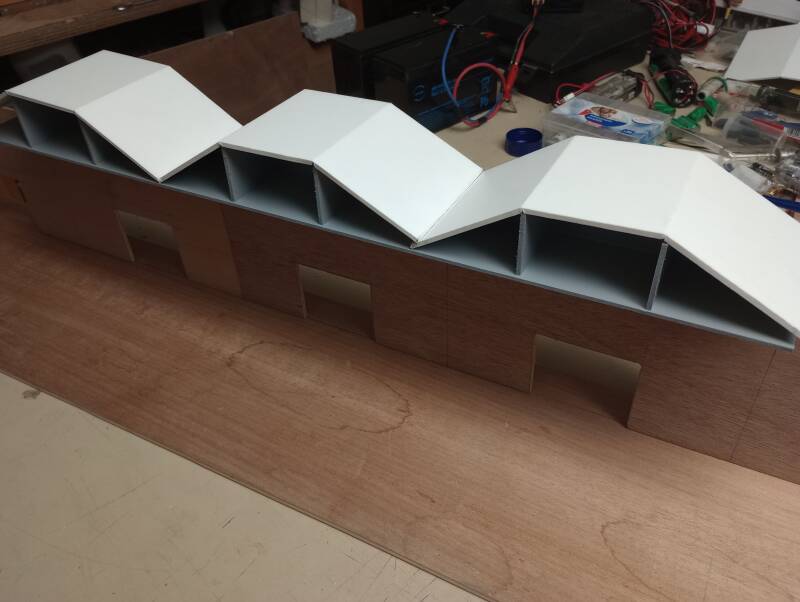

La criée. Elle es en CTP de 3 et 5mm. Sa longueur est limitée à 1m, pour pouvoir être rangée à l'intérieur du pour le transport. Elle s'accroche au bord arrière du bassin grâce a des équerres amovibles.
Le parking. Egalement en CTP (10mm pour le pourtour, et 5mm pour le sol). il vient s'accrocher sur le coté du bassin. Il est de même surface que le bassin (104x82cm) pour pouvoir servir de couvercle. Il dispose de pieds pour être de niveau avec le bord du bassin. L'atelier et les bureaux du chantier sont en CTP et juste chevillés sur le parking pour un démontage facile.
La criée et le quai de déchargement du poisson

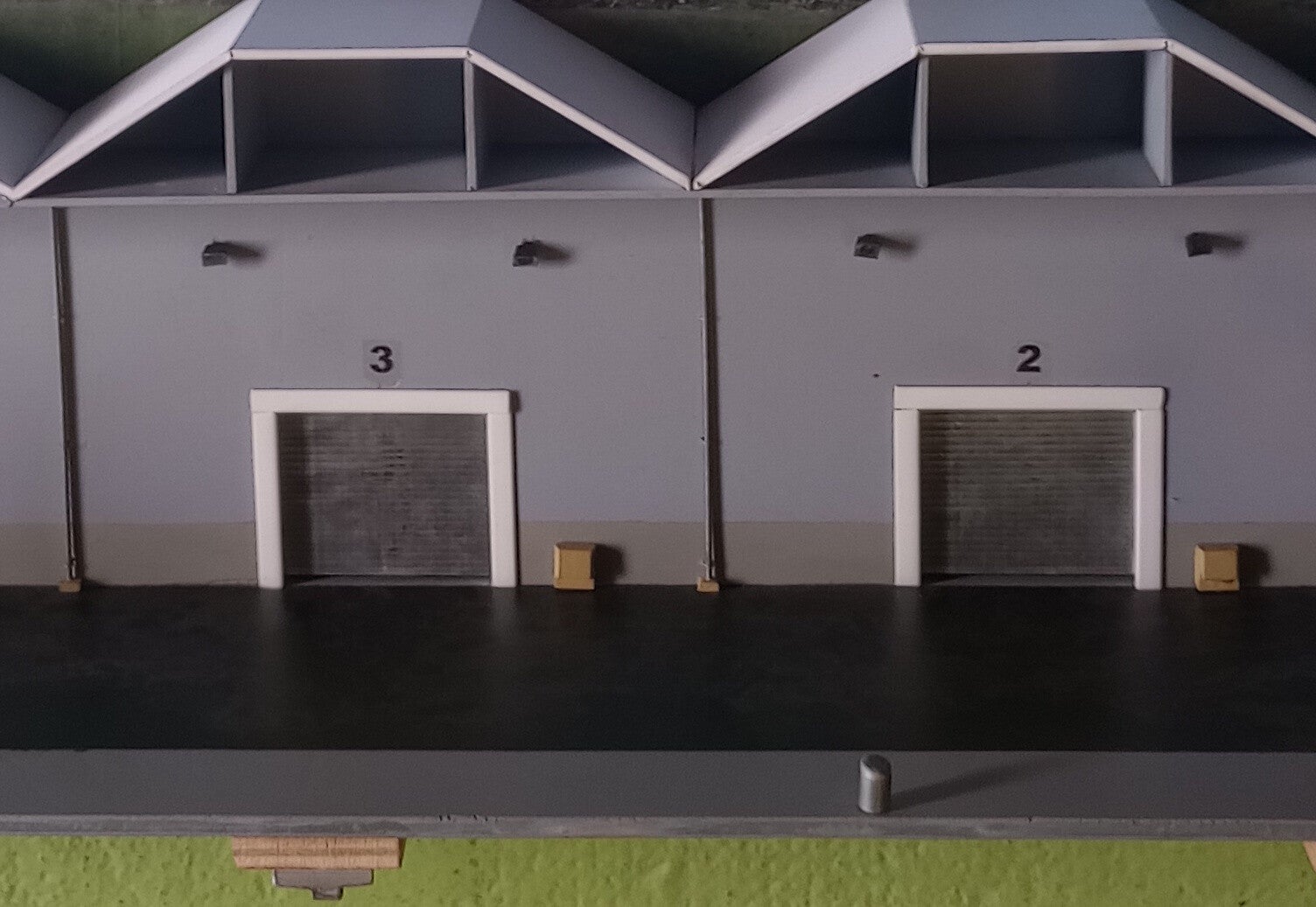

Les portes métalliques de la criée sont en clinquant de cuivre étamé. Le clinquant est rainuré avec une point de stylo a bille, puis collé sur une plaque d'abs de 1mm pour le rigidifier. L'ensemble est inséré dans deux glissières en profilé "EverGreen" de chaque coté.

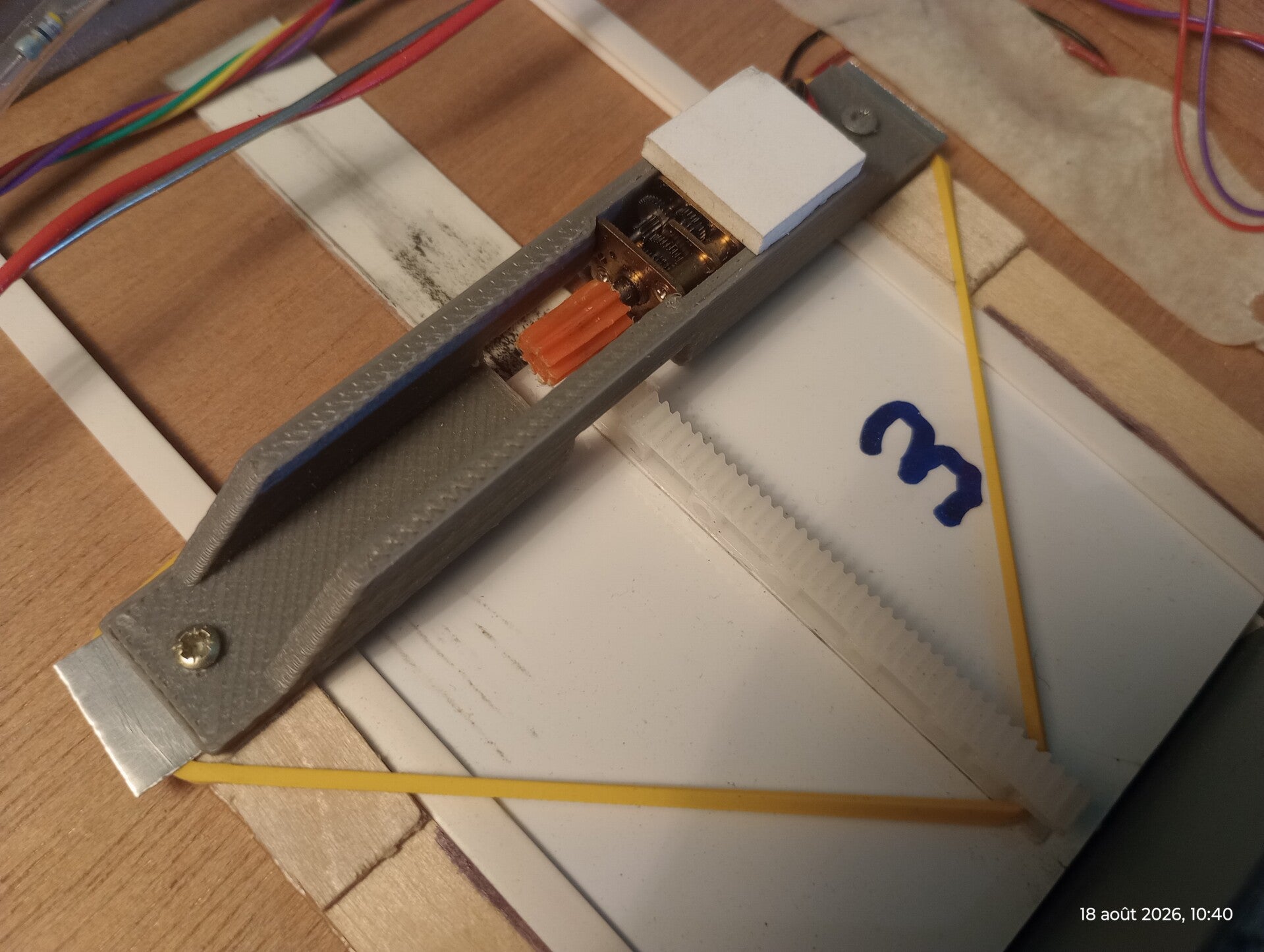

La motorisation de chaque porte est assuré par un micro moteur-réducteur (30tr/mn) maintenu par un support fait a l'imprimante 3D. Le pignon de sortie de celui-ci entraine une crémaillère collée à l'arrière du volet de la porte. Un élastique sert à ramener la crémaillère au contact du pignon pour refermer la porte lorsqu'elle est totalement ouverte, ou inversement.

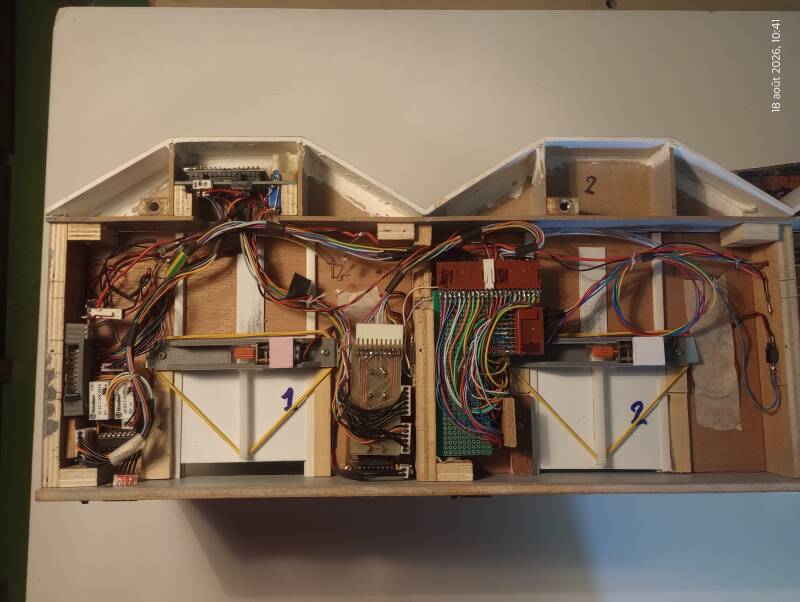

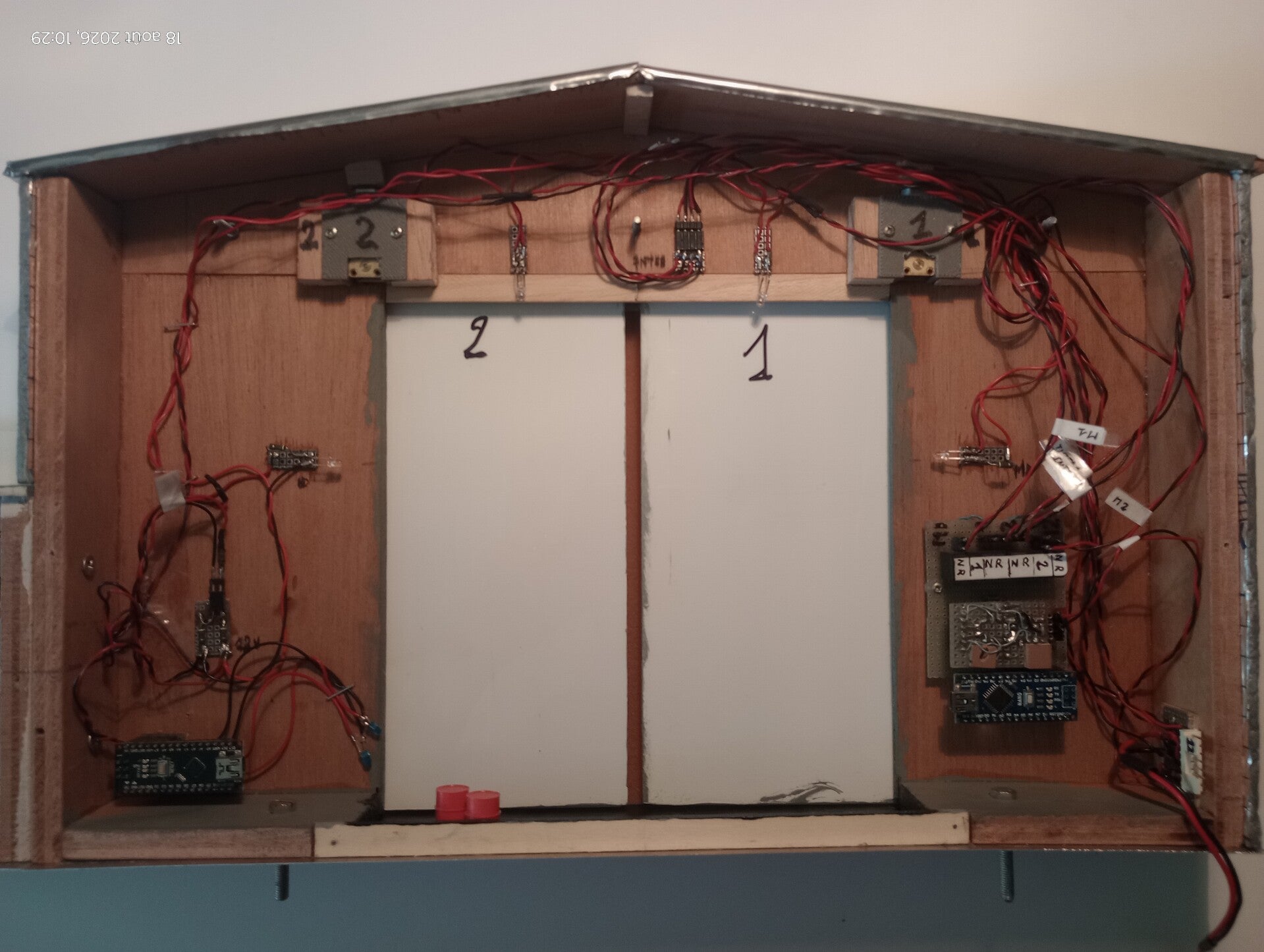

Dans le bâtiment de la criée, l'installation électrique permettant le fonctionnement en automatique (carte Arduino sous le toit) ou en manuel (pupitre de boutons relié par un connecteur a gauche de la photo) des ouvertures - fermetures des portes, rotation des grues et éclairages des bâtiments.

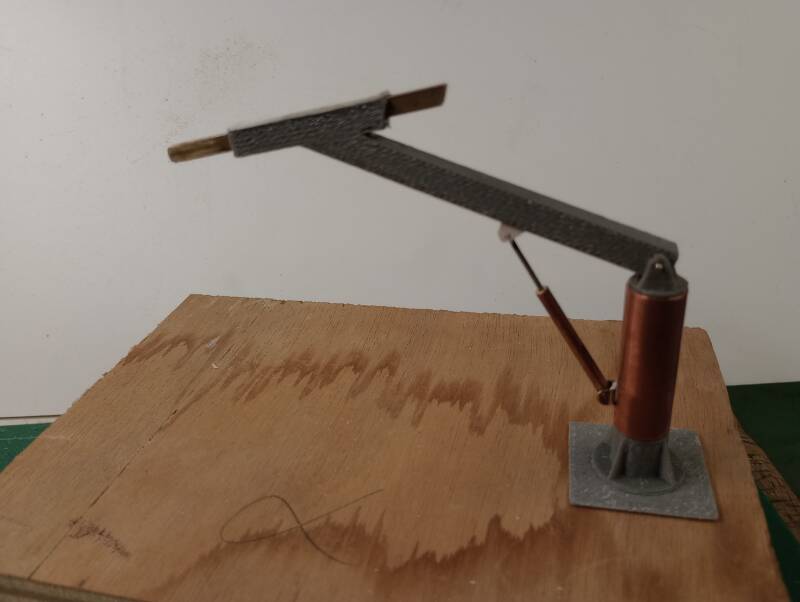

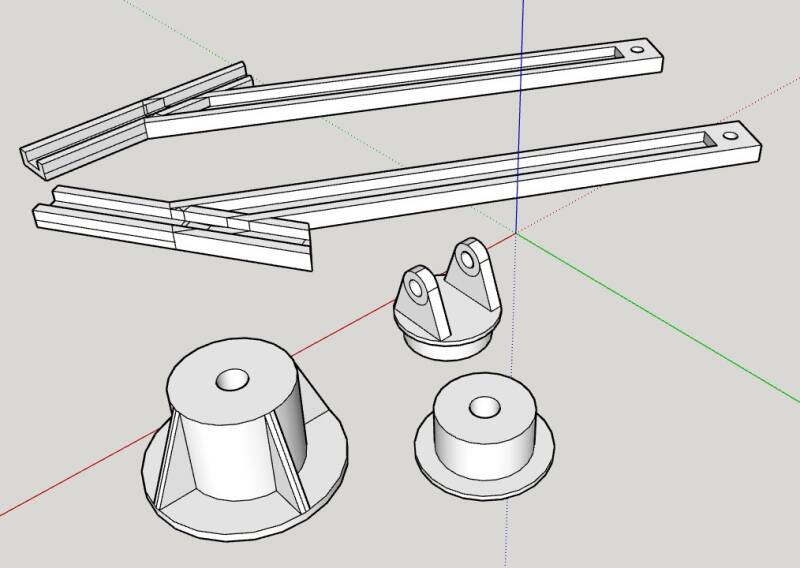

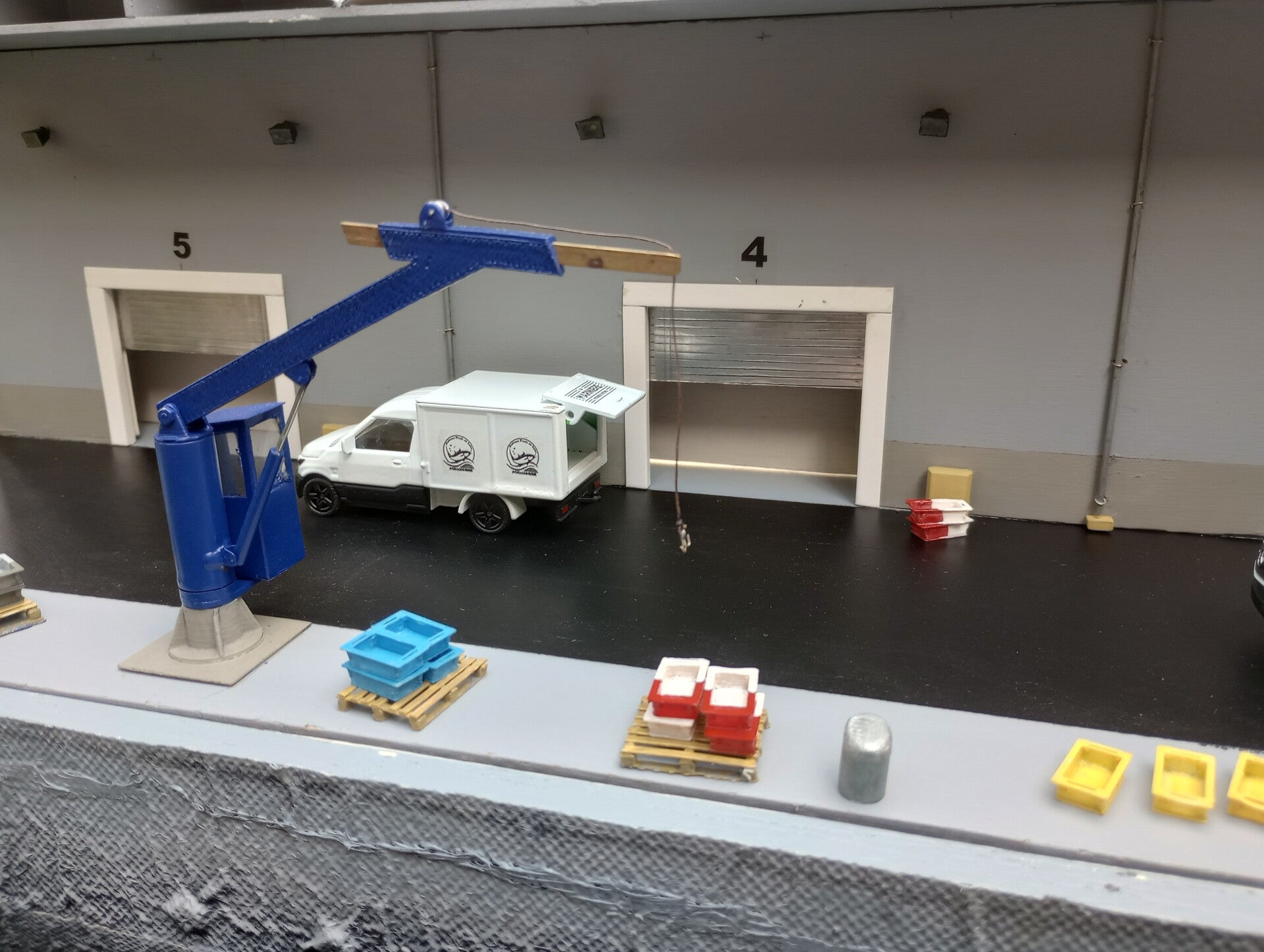

Les grues situées sur le quai sont un assemblage de pièces plastiques imprimées en 3D pour le corps, et de profilé et tôle de laiton soudées pour le bras et la cabine.

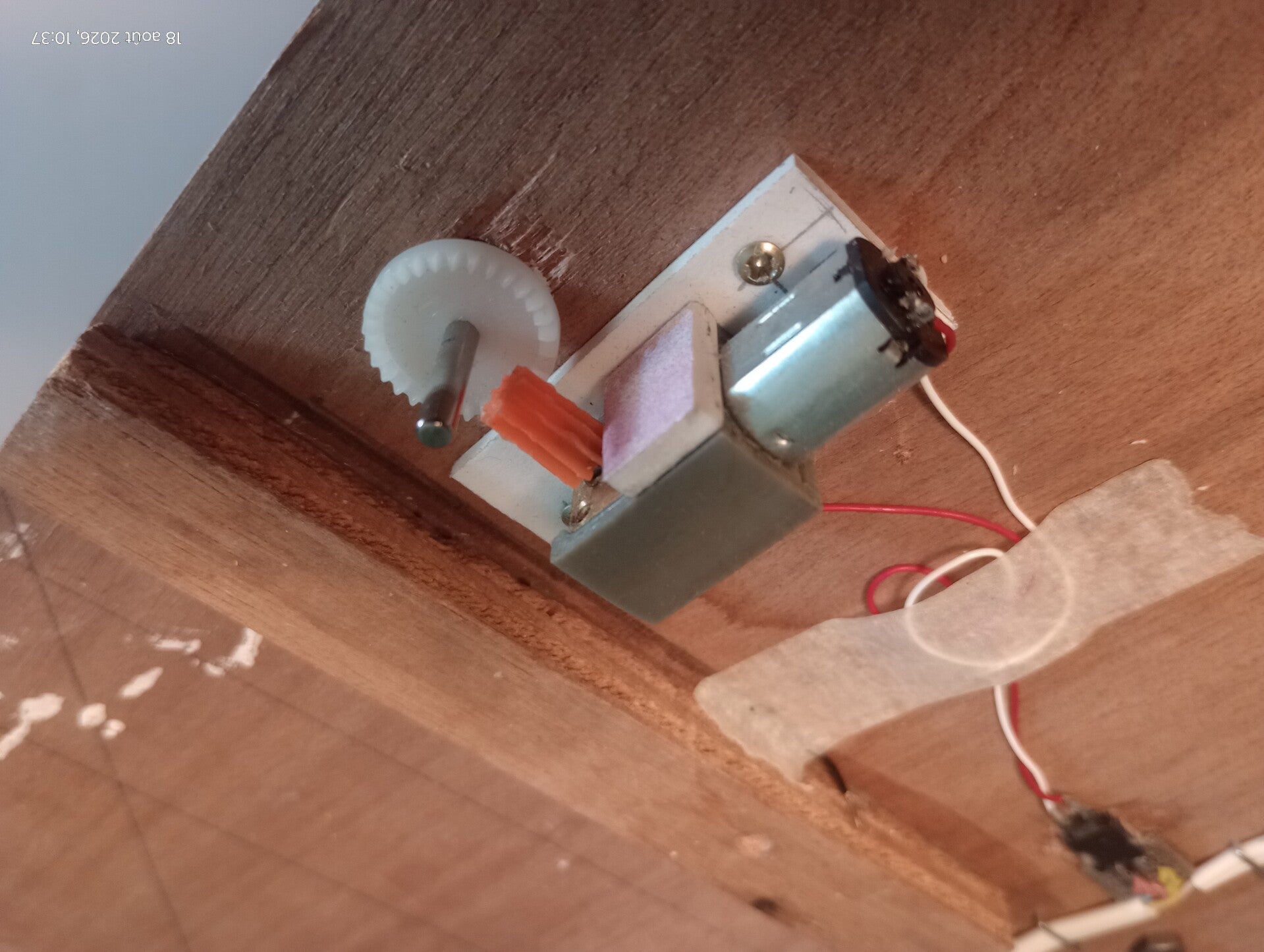

Elles sont montées sur un axe vertical, traversant le quai, et entrainé par un micromoteur-réducteur

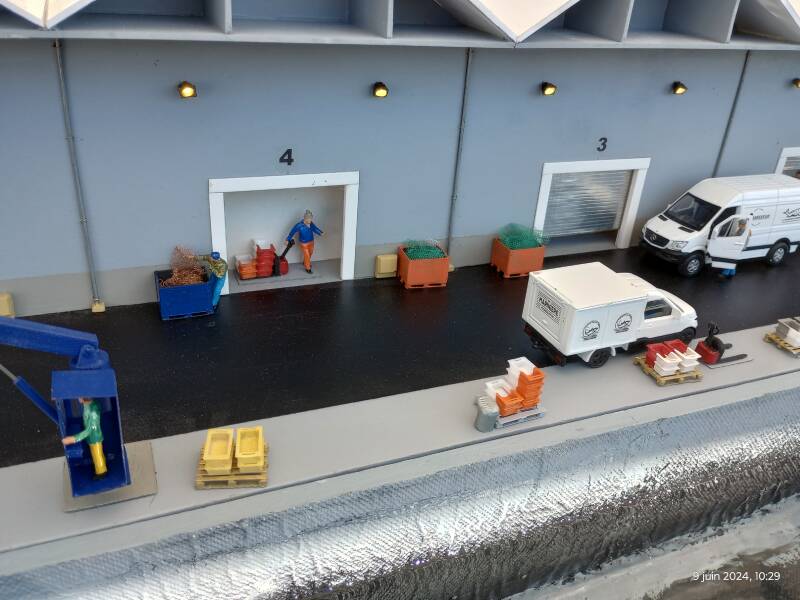

Le matériel présent sur le quai (coffres à filets, boites à poisson, palettes, transpalette) est dessiné et imprimé en 3D.
L'atelier et les bureaux

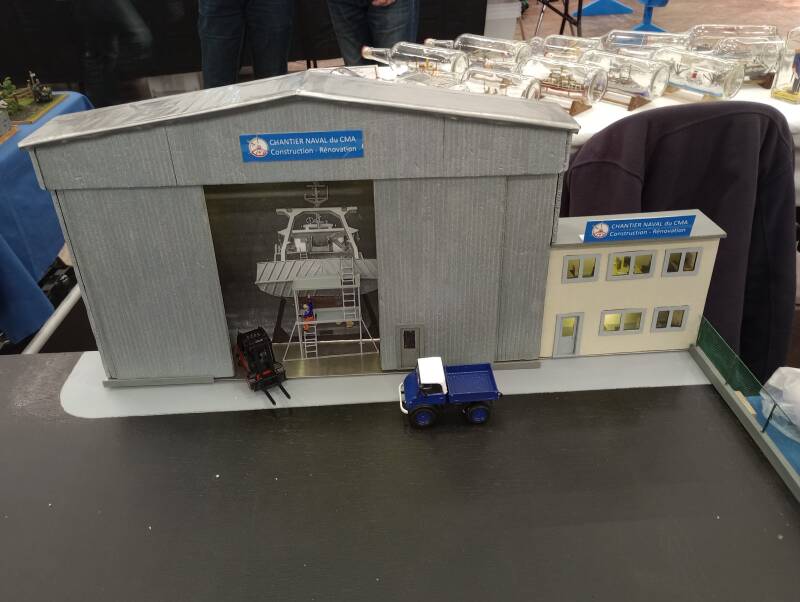

L'atelier et les bureaux du chantier. Il sont en CTP. Les murs recouvert de mousse d'isolation rainurée pour l'aspect tôle ondulée des parois.
L'intérieur de l'atelier est tapissé d'une photo de la Curieuse en chantier de peinture, avec un ouvrier travaillant sur un échafaudage et tiges et tôles de laiton soudées
Les portes de l'atelier sont des portes coulissantes suspendues. Une crémaillère horizontale située en haut , entrainées par un micro-moteur-réducteur permet des les manoeuvrer en manuel ou en automatique (séquence d'ouvertures fermeture préprogrammée sur Arduino) Un profilé en U sur le sol leur évite de se balancer.
L'intérieur du hangar est éclairé Des flashs violets (contrôlés par Arduino) simulent une activité de soudure à l'arc.

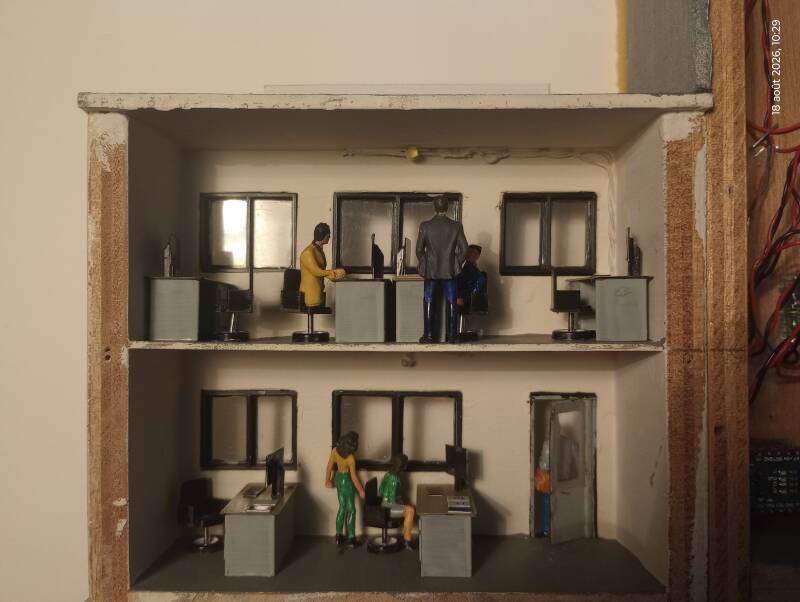

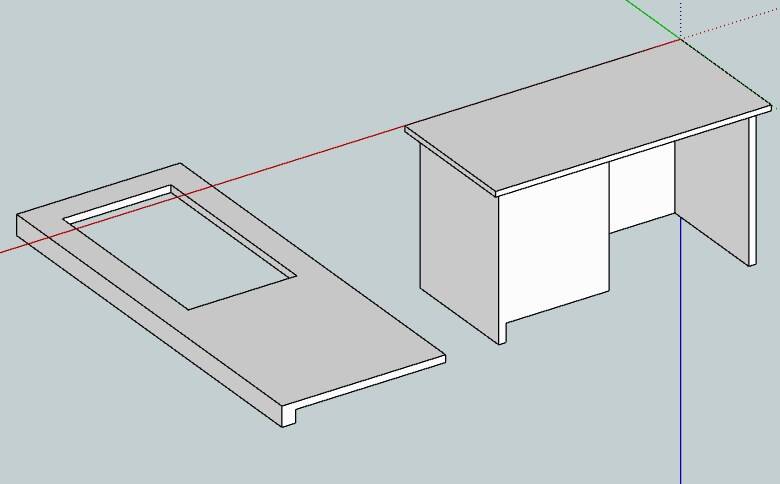

Les bureaux sont simplement éclairés, meublés (portes, fenêtres, bureaux, chaises) et occupés par les employés qui y travaillent. Les personnages sont issus de boites "Preiser" au 1/50°, à peindre.

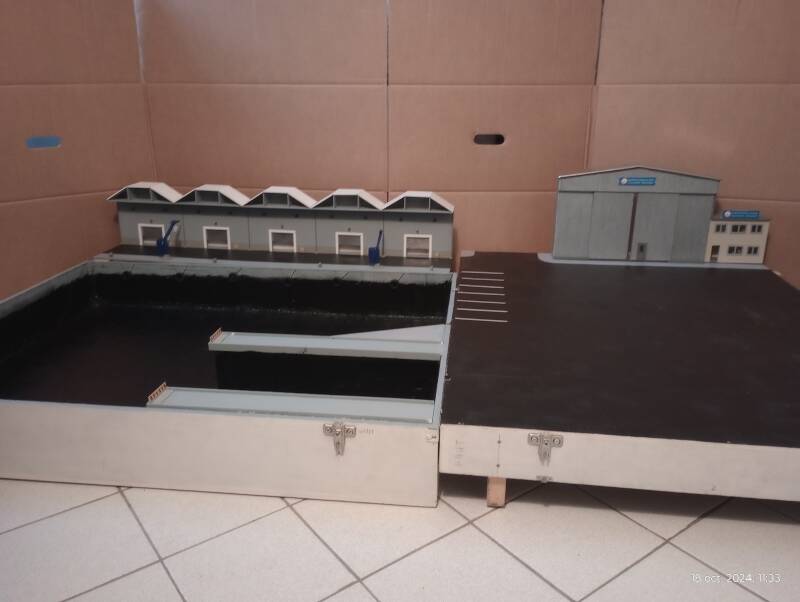

Le kit d'exposition complet

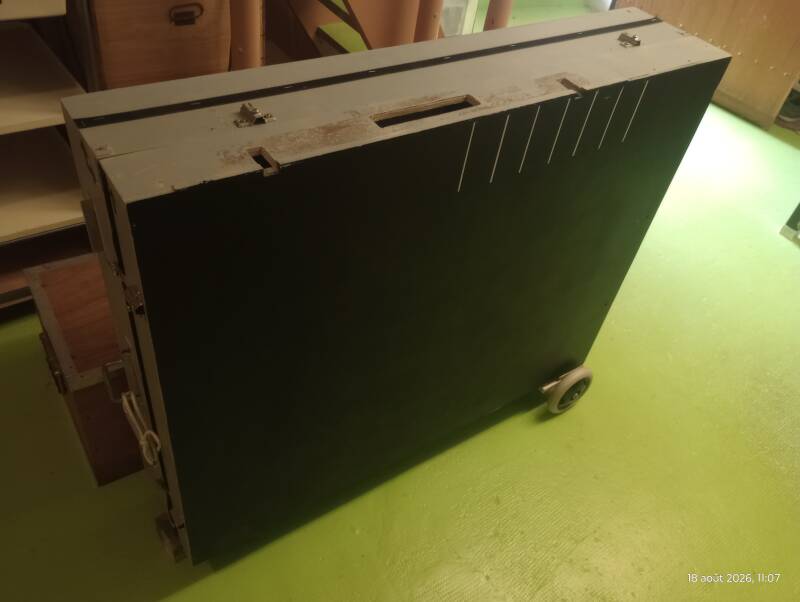

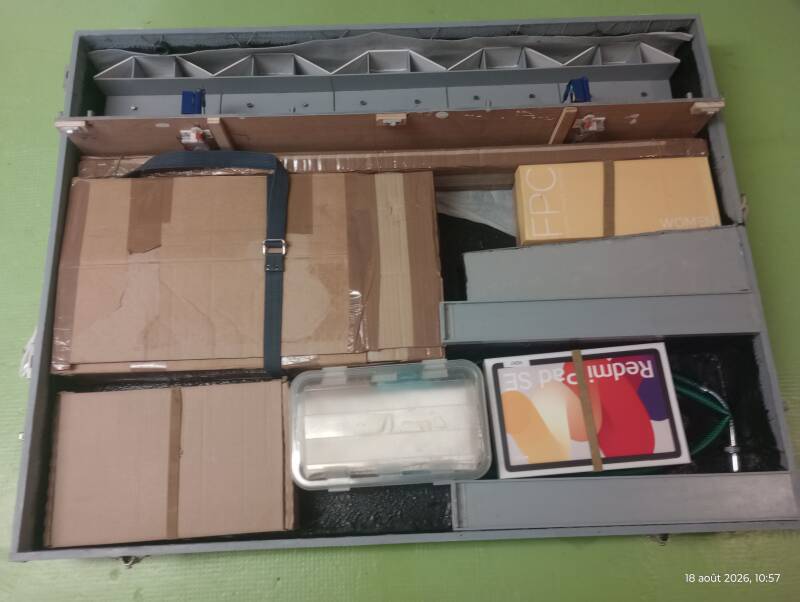

Pour le transport, tous les éléments logent à l'intérieur bassin.
