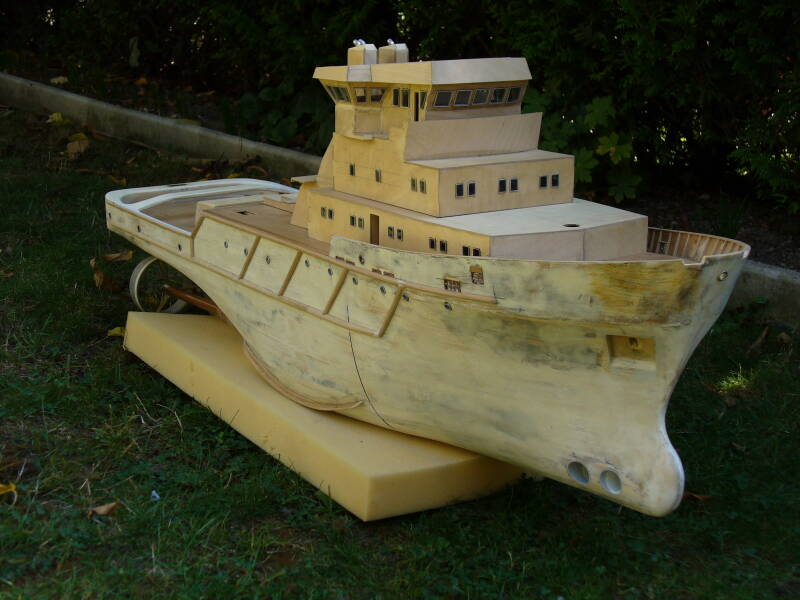

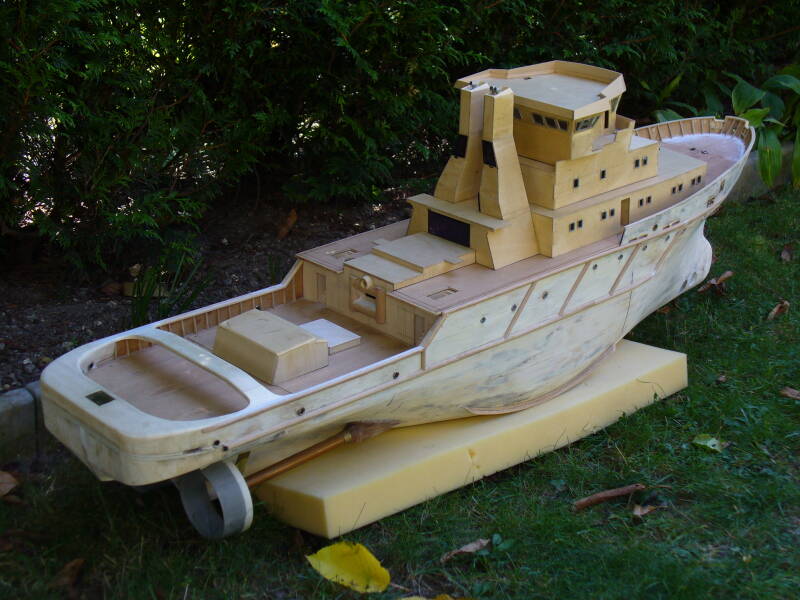

La structure de la coque nue et une partie du château étaient déjà construits lorsque j'ai récupéré cette maquette dans le but pour la continuer (merci à mon prédécesseur qui m'a ainsi économisé pas mal d'heures de travail!)

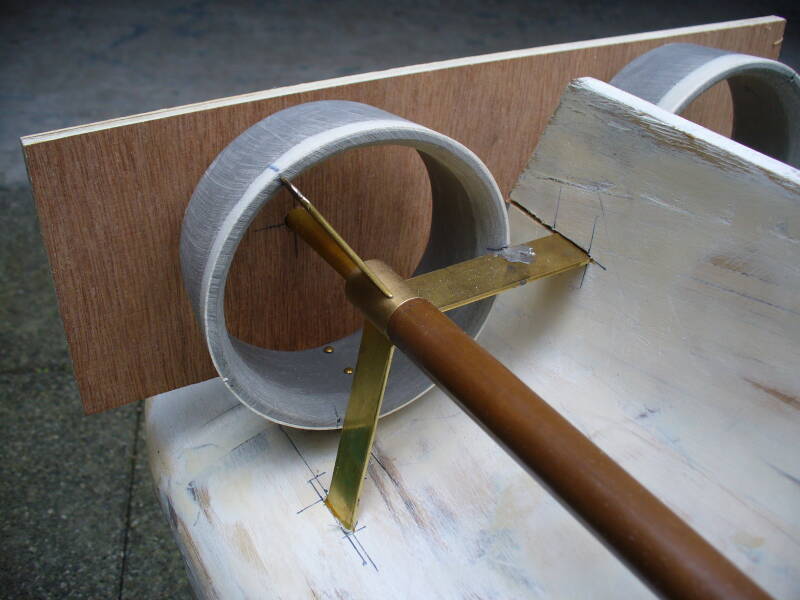

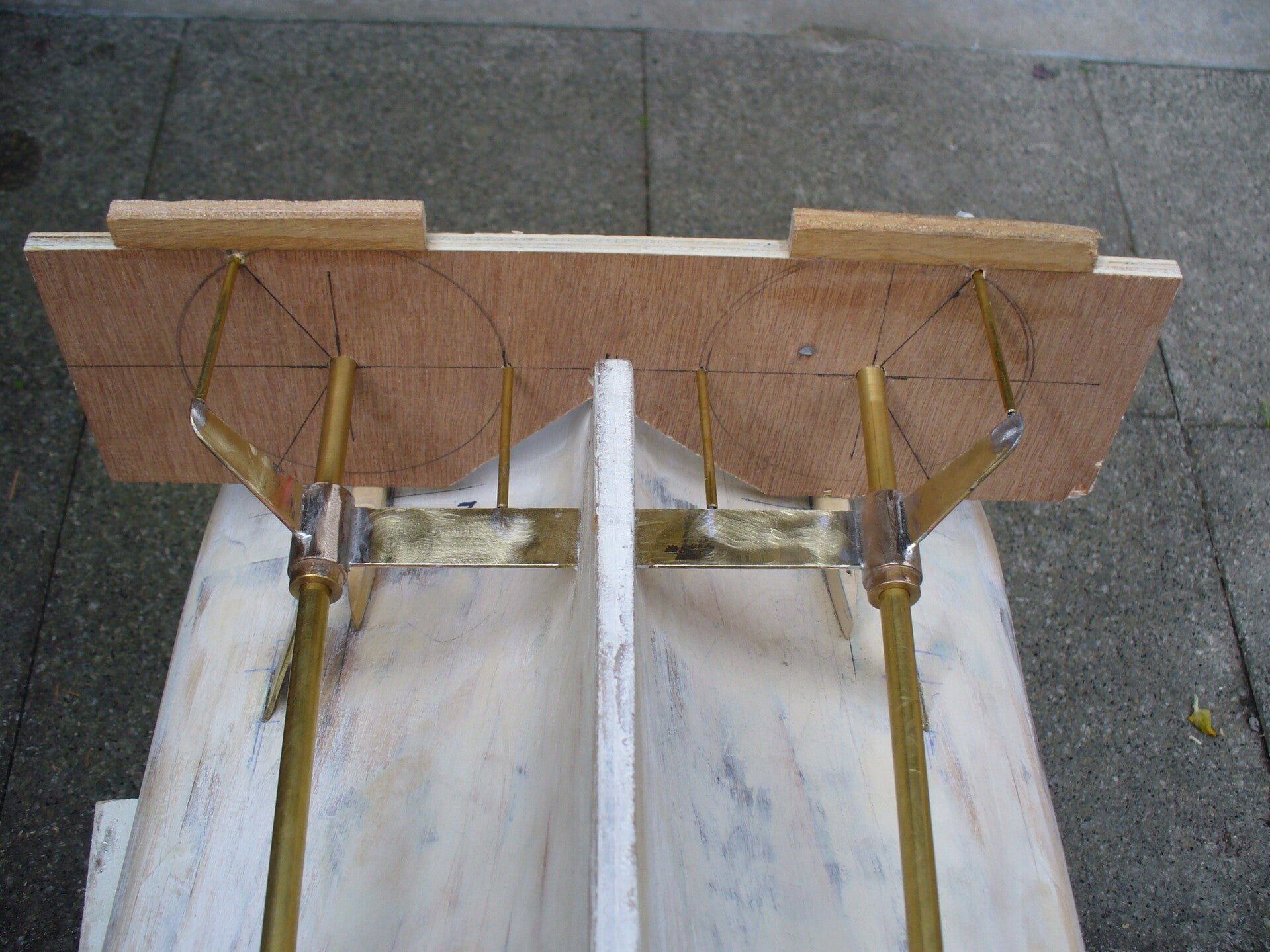

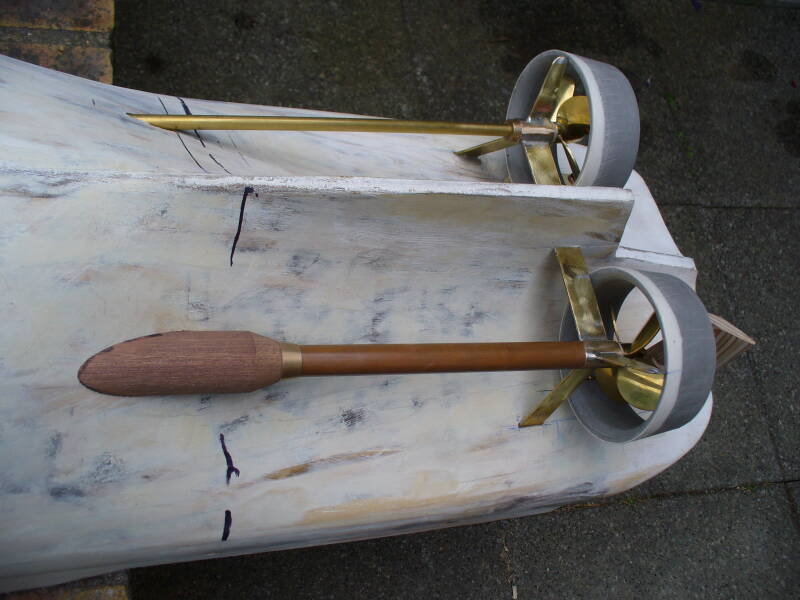

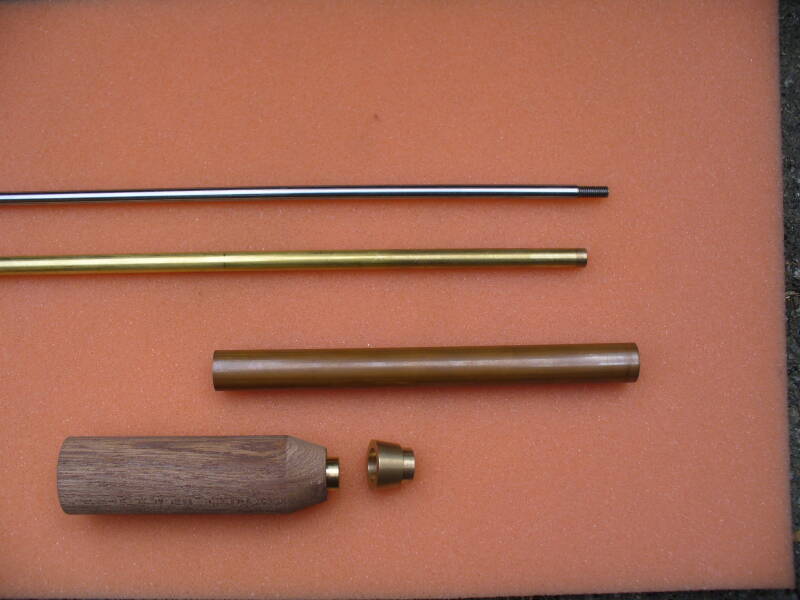

Au niveau de la coque cela a commencé par la fabrication et l'installation des tubes d'étambot (tuyau de plomberie, tube de laiton, arbre en stub de 6mm) et paliers tourné en laiton)  et de leur support (plaque de laiton soudées).  L'assemblage des tuyères (tournées dans du tuyau PVC) sur les supports laiton est fait pas des goujons.

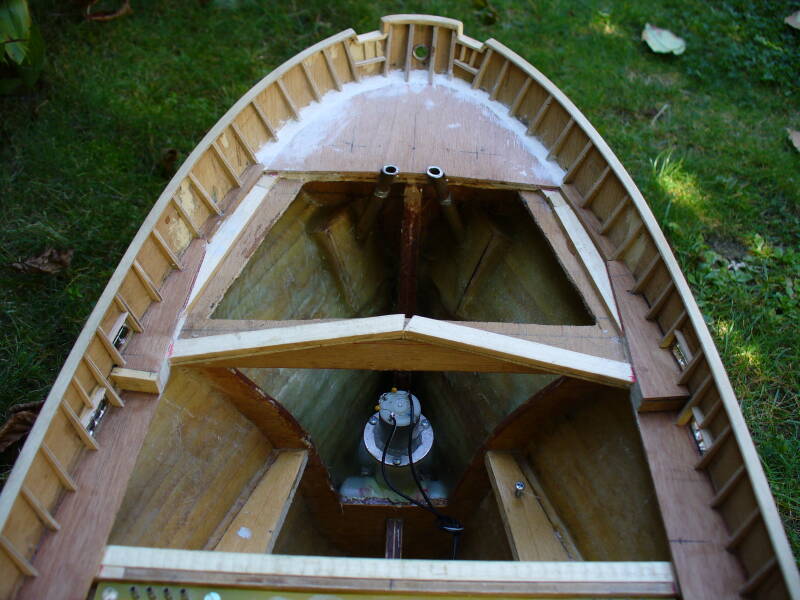

La deuxième étape pour la coque se situe à la proue,  avec l'installation de la propulsion d'étrave.

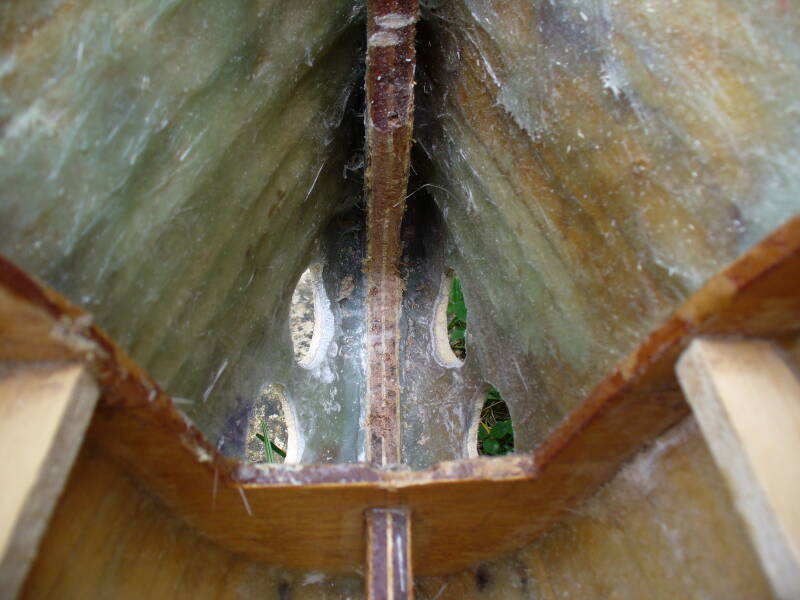

N'ayant pas été initialement prévue, j'ai du repercer les emplacements des deux propulseurs, après renfort intérieur de la coque à la résine afin de ne pas tout éclater.

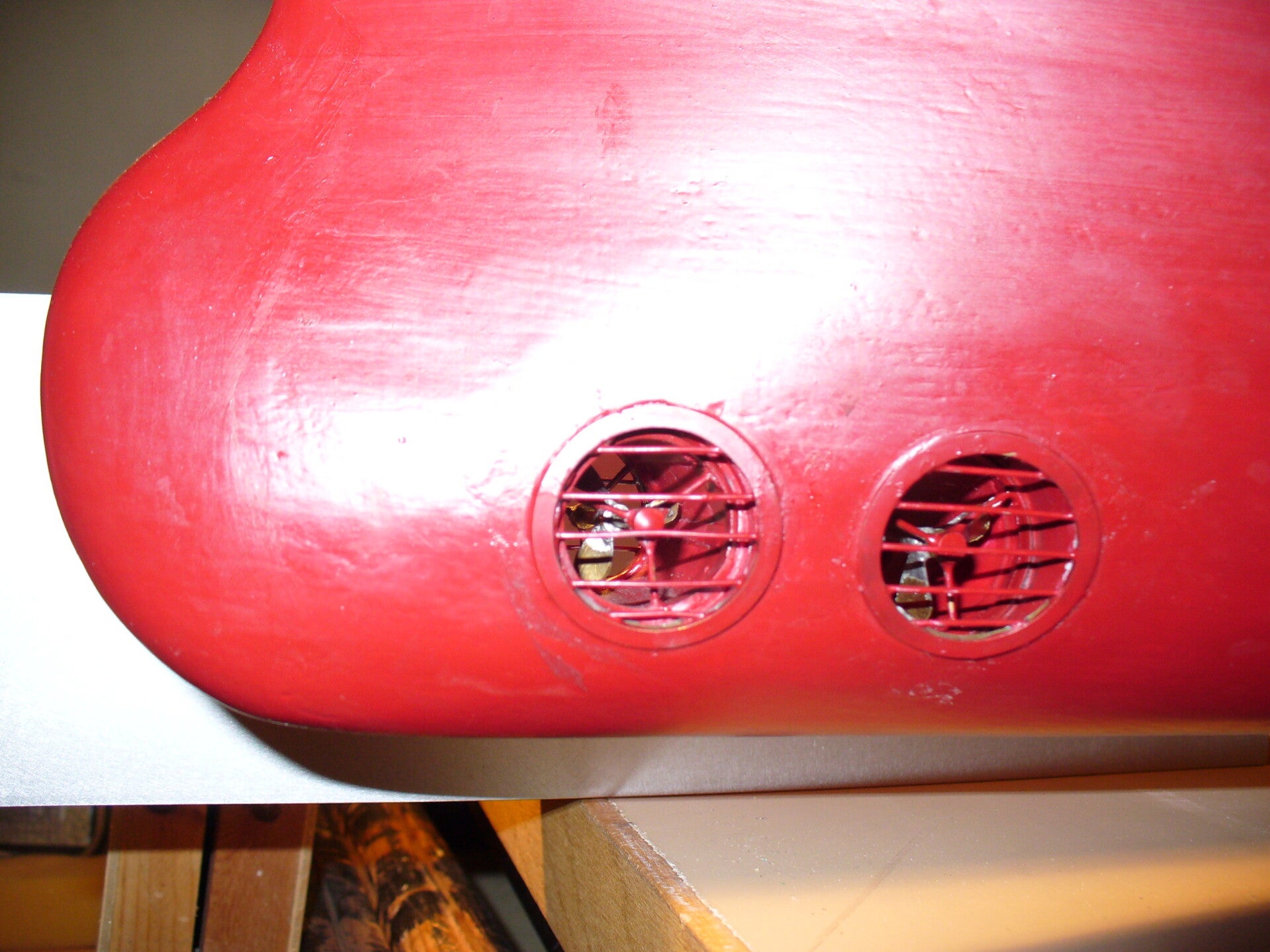

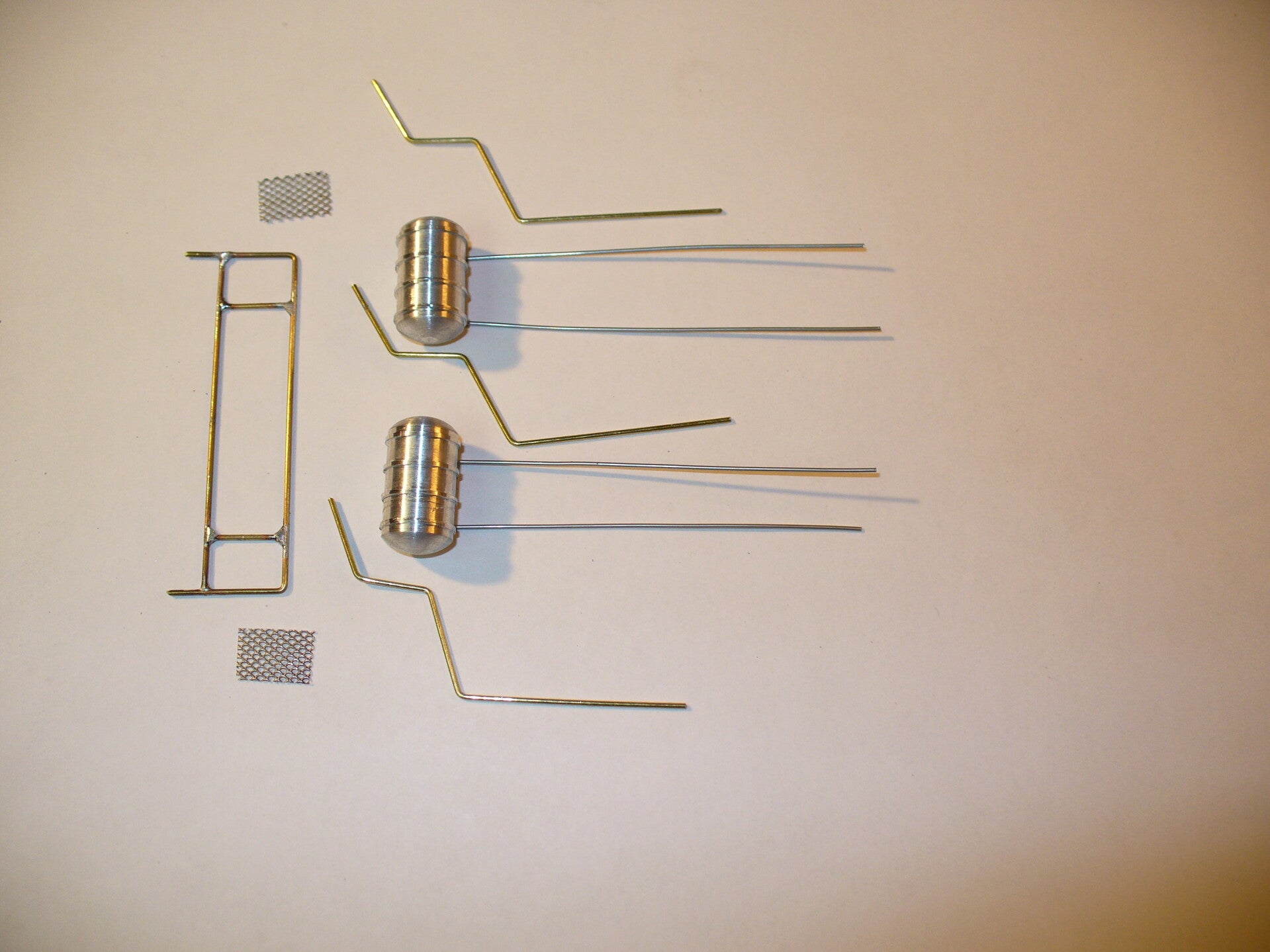

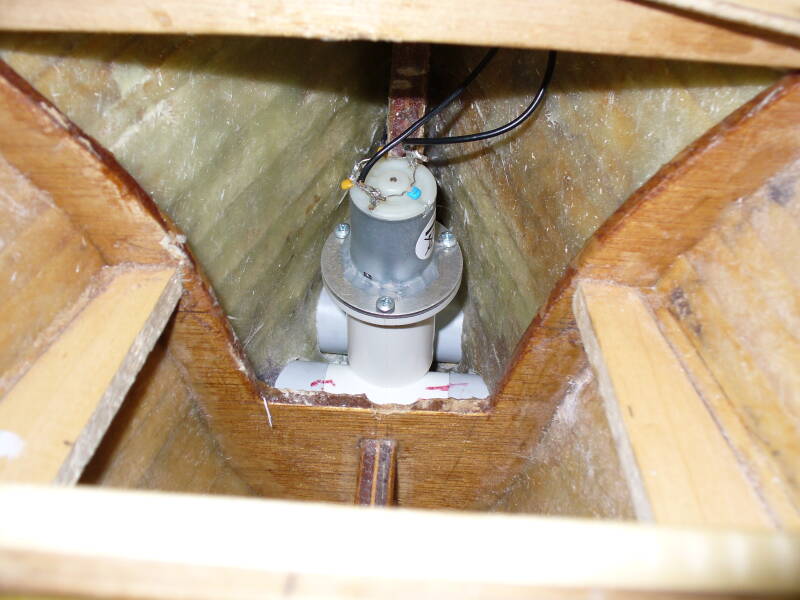

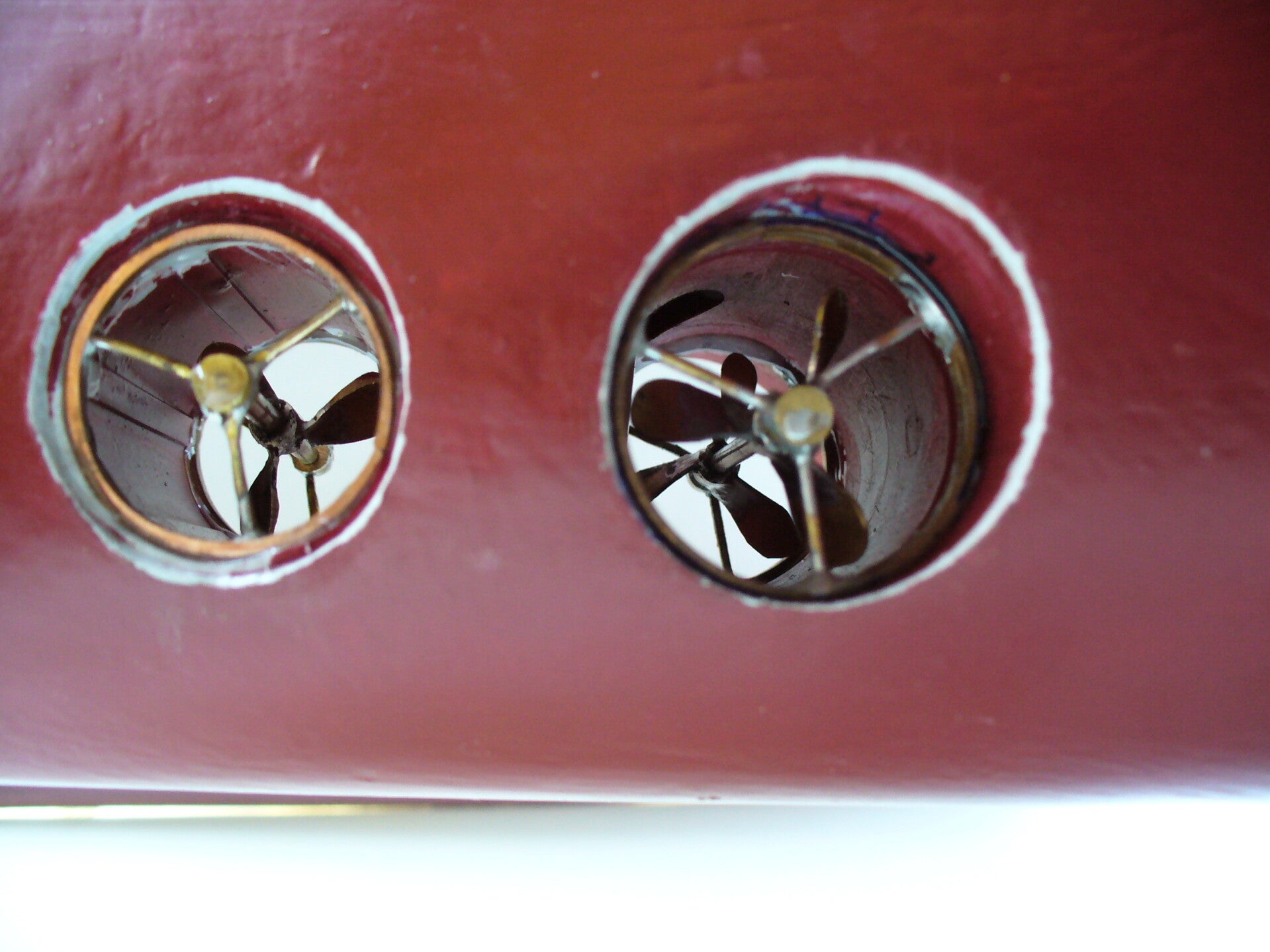

Un seul propulseur (modèle à palette verticale de chez Graupner) a été installé, pensant que cela suffirait. Des hélices factices sont installées derrière les grilles de protection. L'expérience m'a montré plus tard qu'il aurait fallu équiper les deux tubes pour une meilleure efficacité sur le poids de la maquette!

La suite des opérations sur la coque est:

• le collage en extérieur des barres de protection (demi rond de hêtre)
• le scellement des barres anti-roulis
• le perçage des daviers pour le logement des ancres, et l'installation des tubes.

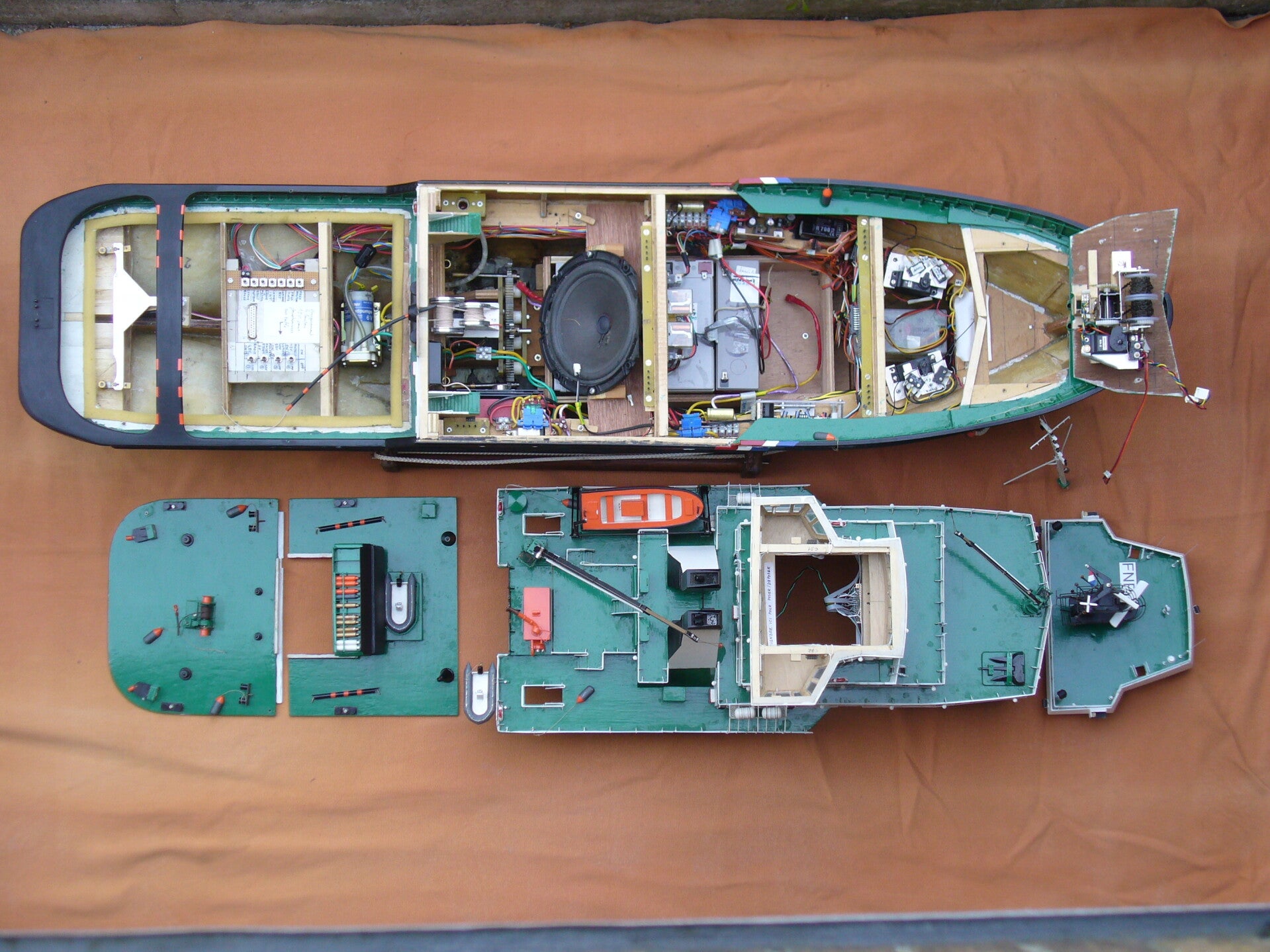

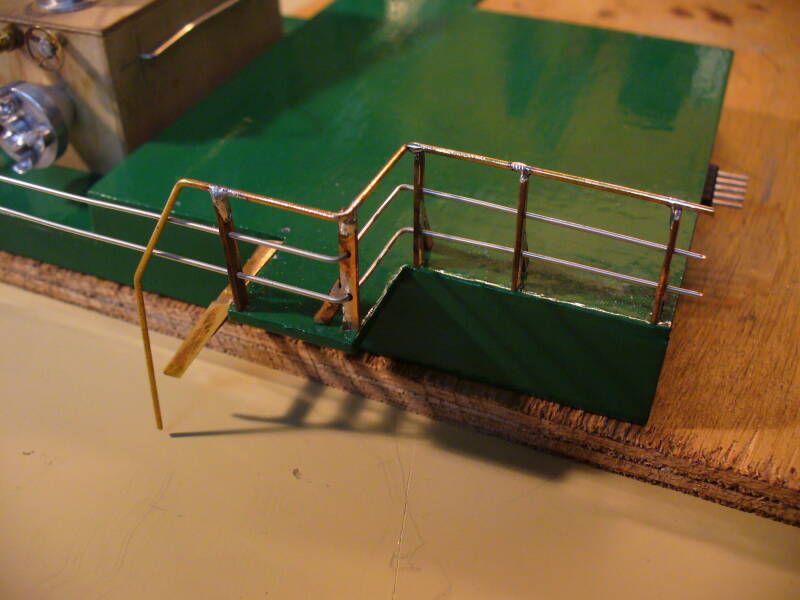

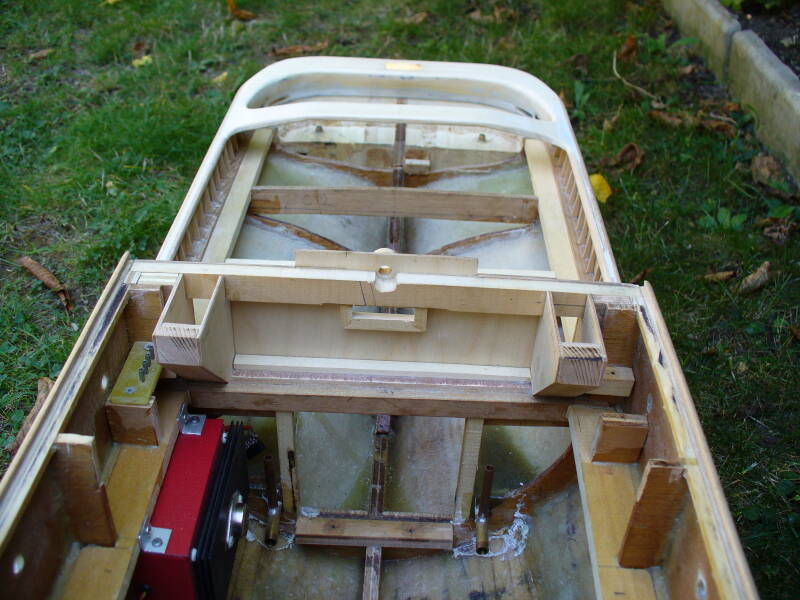

• la pose des contours des différentes ouvertures des ponts,  en trois parties, chacune équipée de connecteur en prévision des animations
  • une ouverture pour la plaque de pont avant amovible pour accès a l'etrave et à la mécanique des ancres
  • une grande ouverture pour tout le reste du pont supérieur ou viendra s'encastrer le château, cabine, grue et bossoir
  • une grande ouverture pour tout le pont arrière

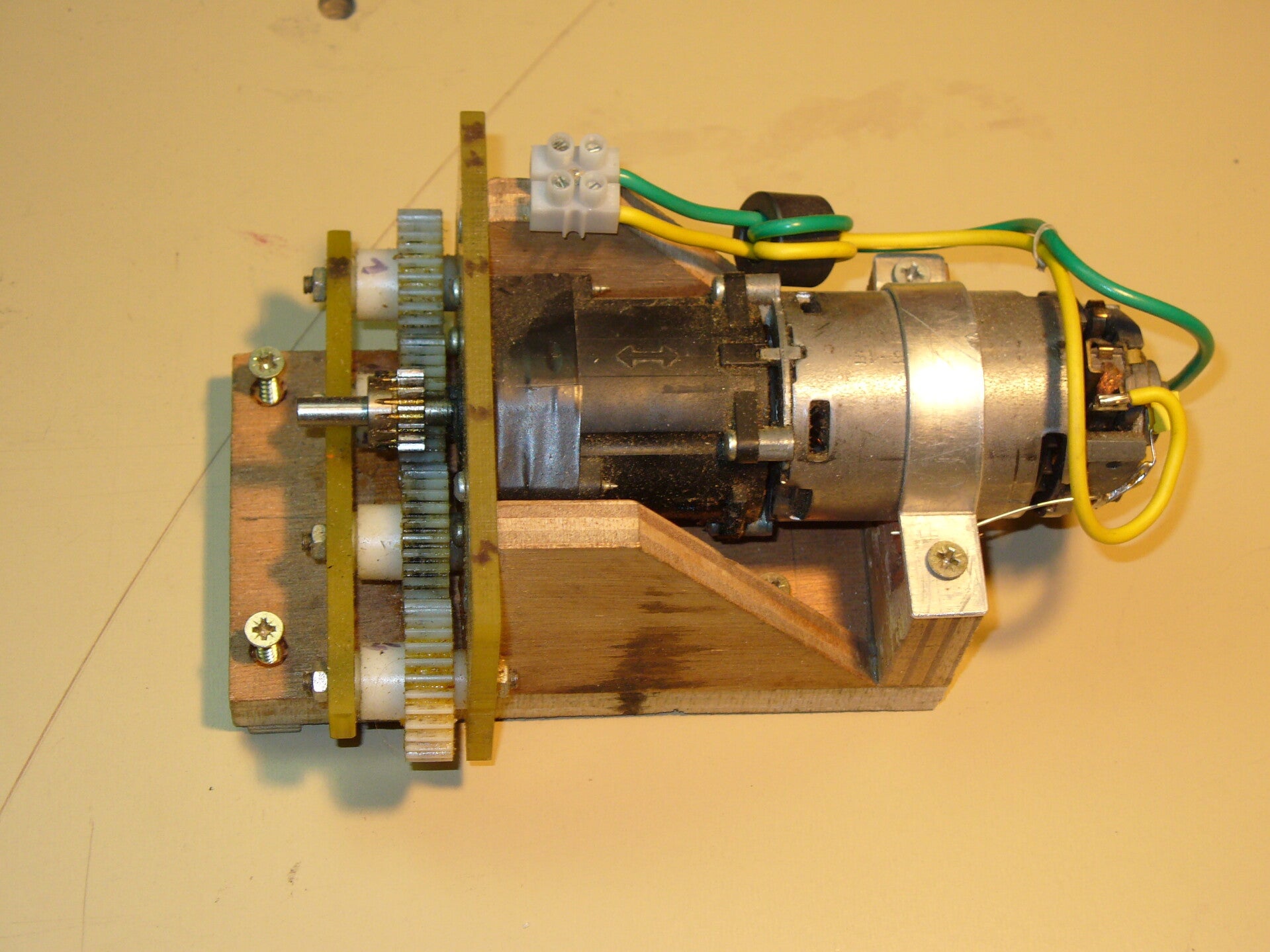

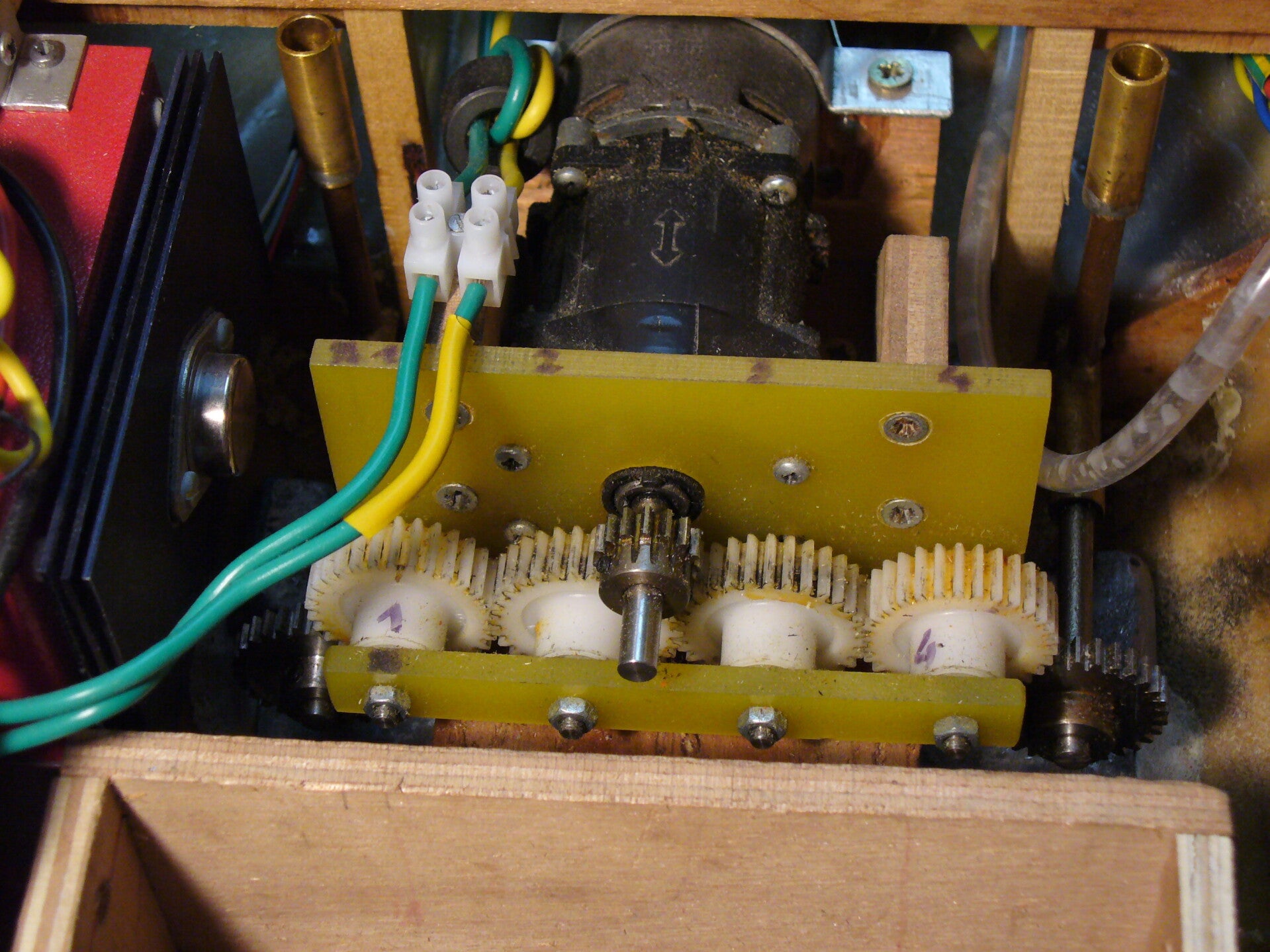

La propulsion principale est assurée par un seul moteur de perceuse 12v avec réducteur adapte pour tourner à environ 700tr/mn.

Un jeu de pignons plastique (module 1) est installé pour entraîner les deux arbres d'hélice. Les hélices sont en laiton de diamètre 80mm. Le tout est monté sur un châssis amovible vissé dans la coque entre les deux arbres d'hélice.

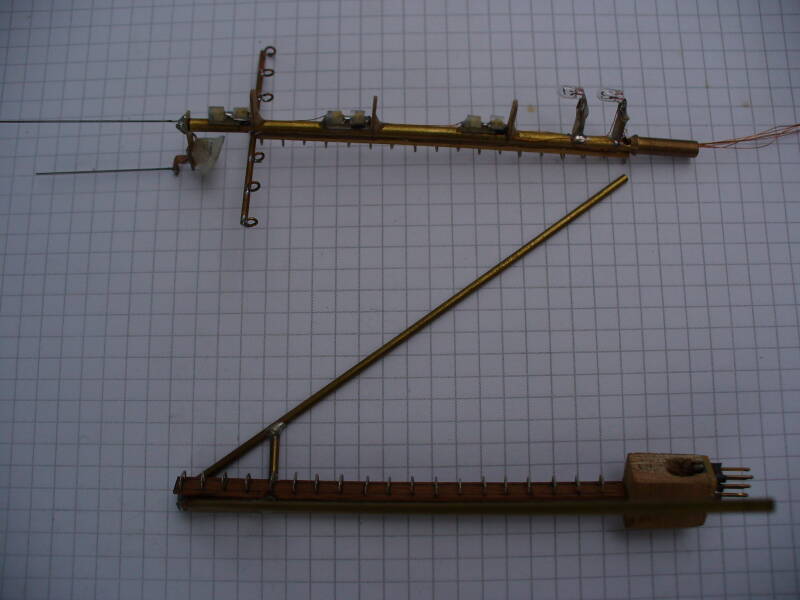

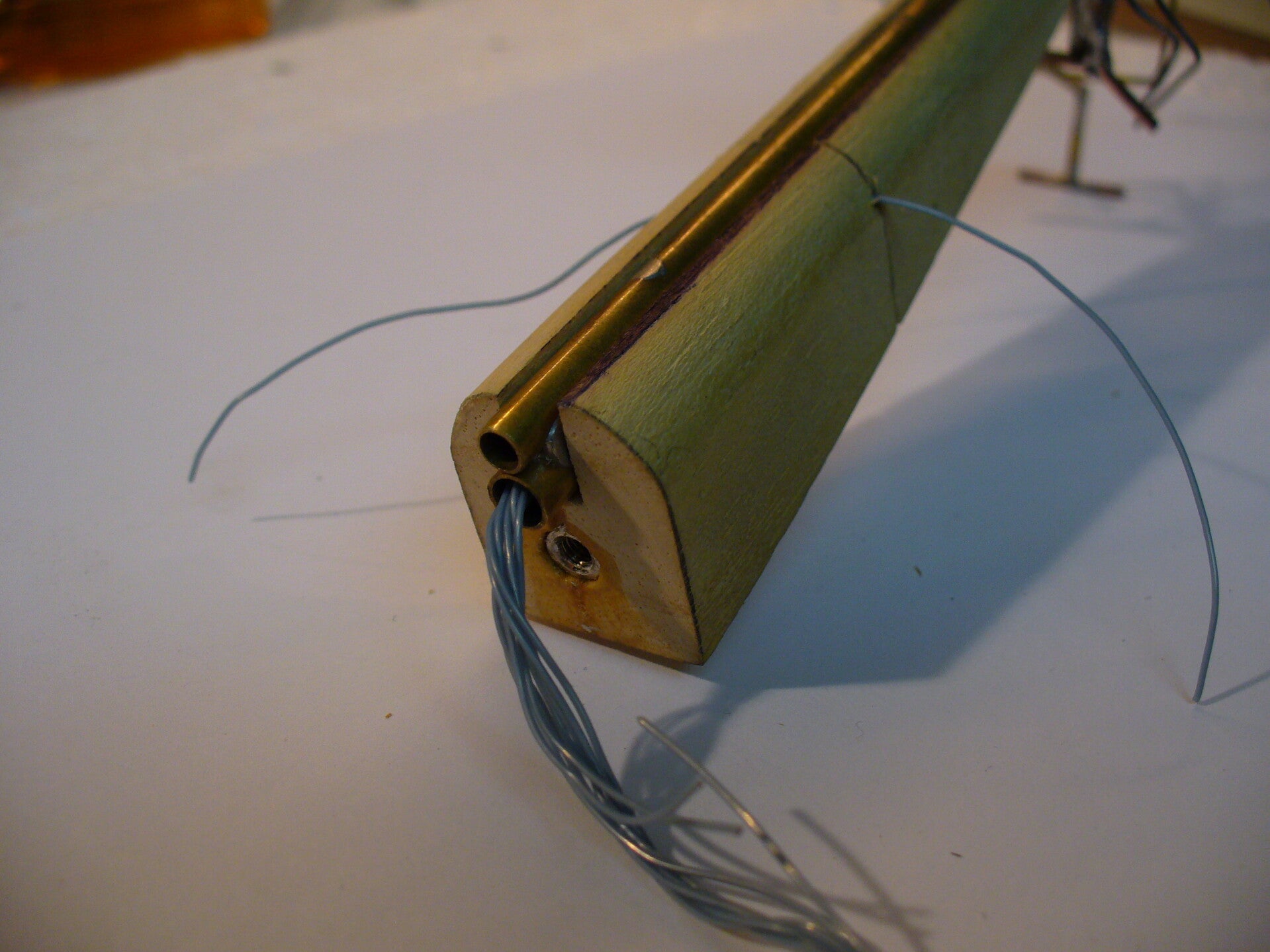

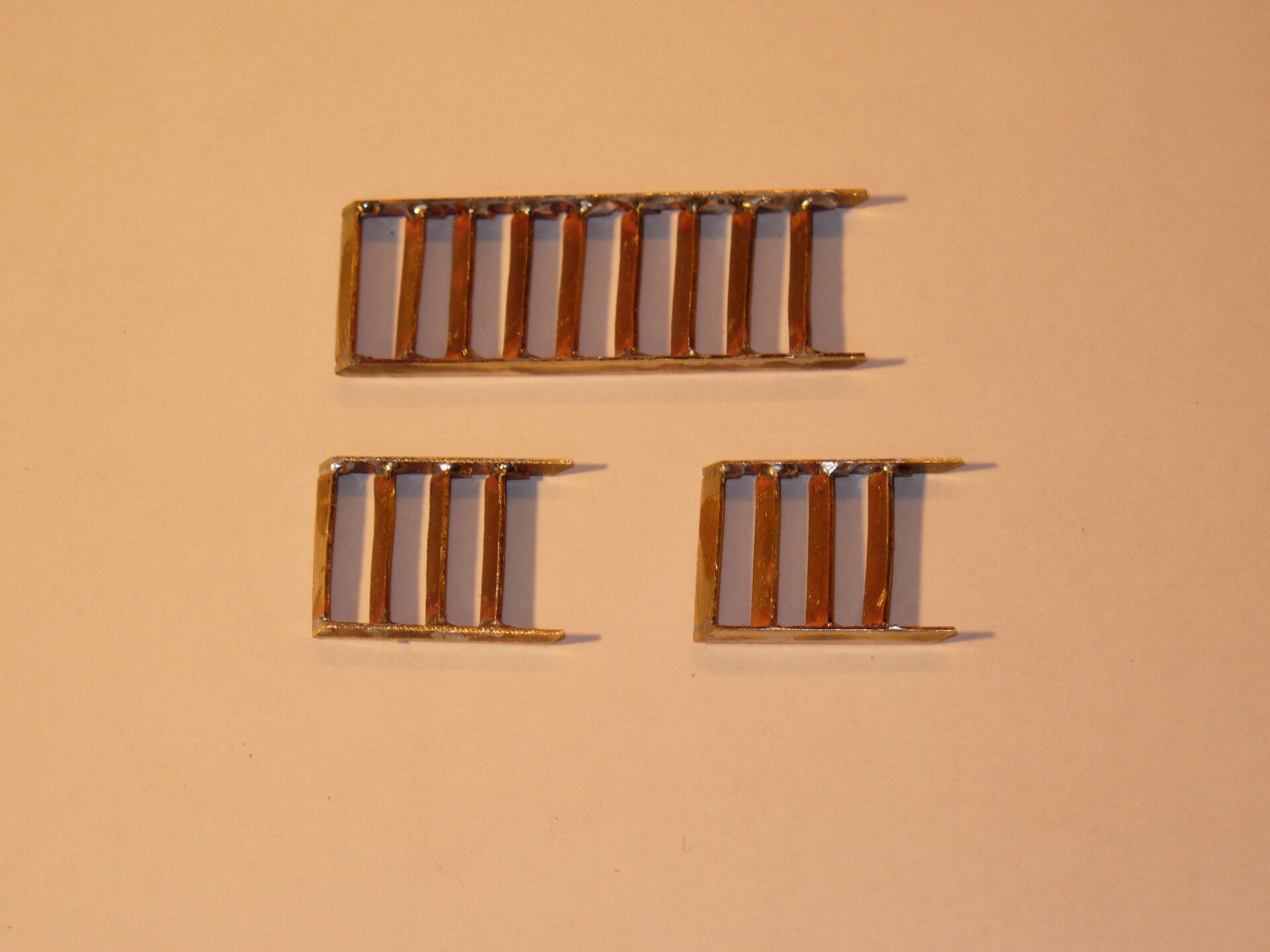

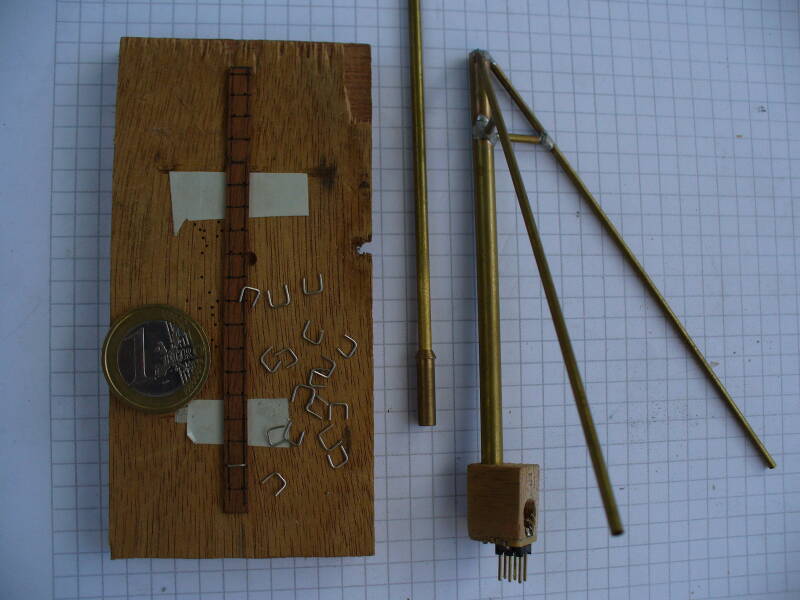

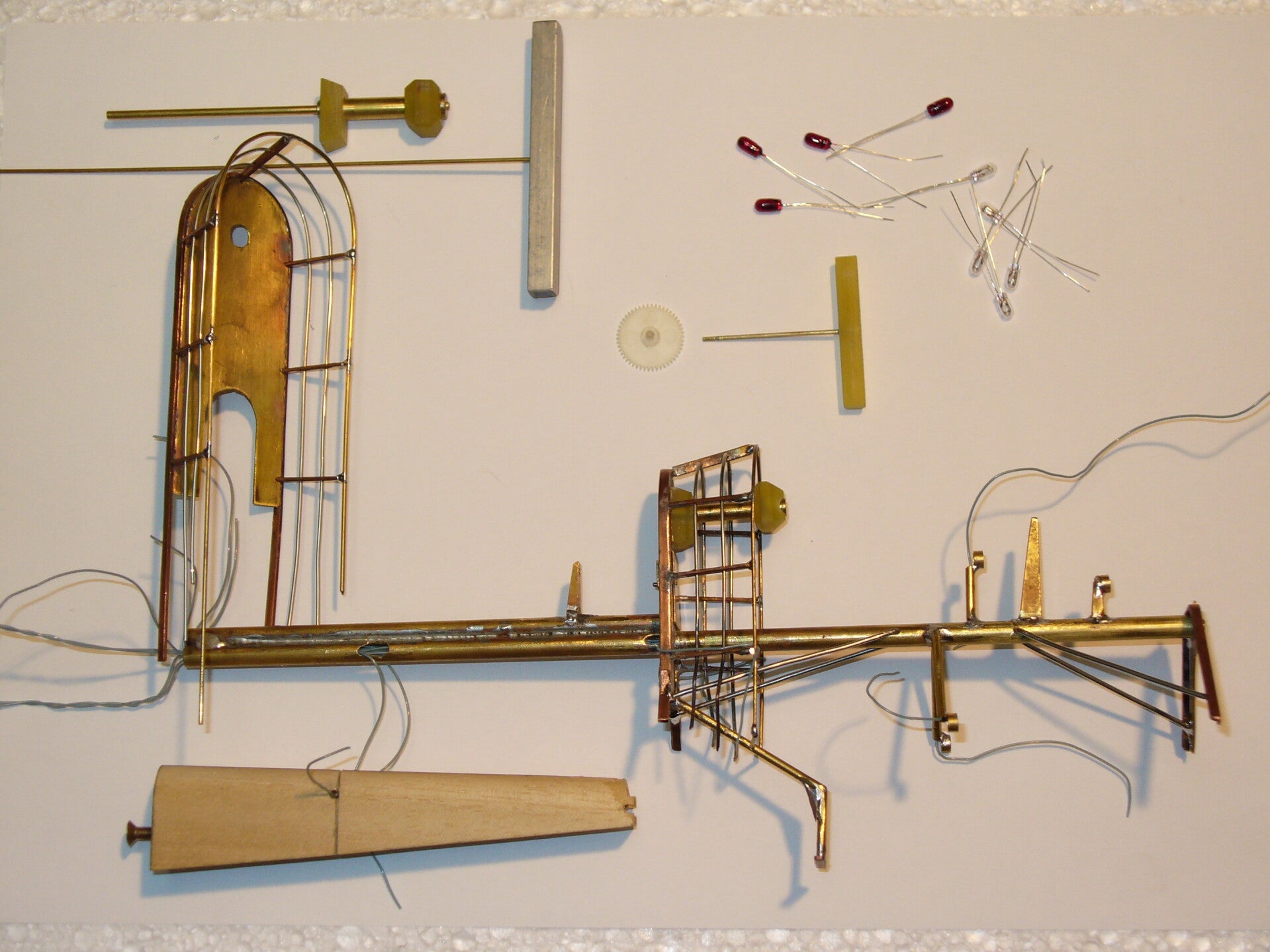

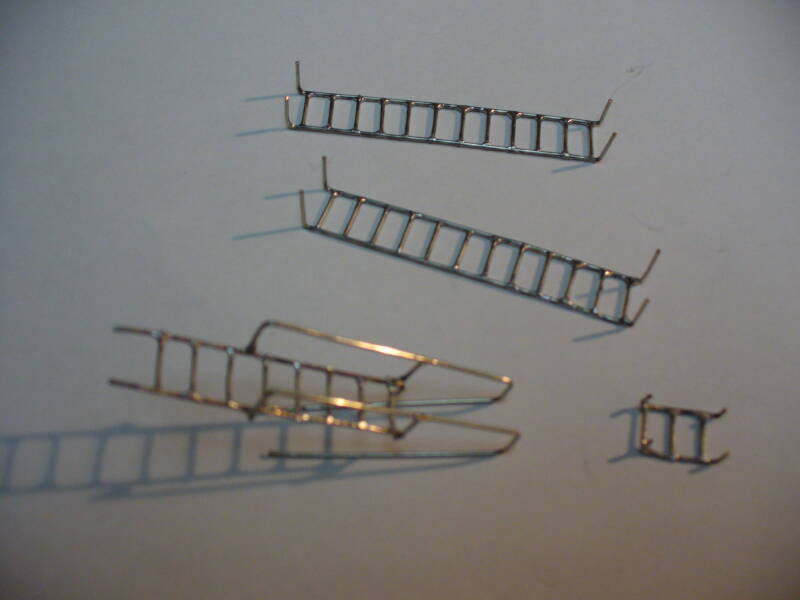

Les mâts sont en tubes de laiton afin de passer les fils électrique à l'intérieur. Les échelles en fil de cuivre étamé et fil de laiton.

Le mât avant est simplement enfiché, ce qui permet de le démonter et réduire significativement la hauteur la hauteur de la maquette et se sa boite pour le transport.

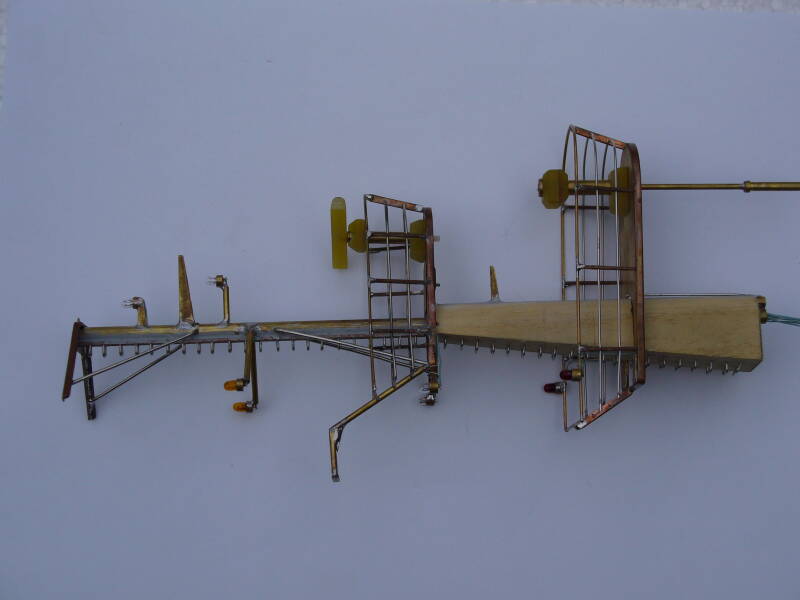

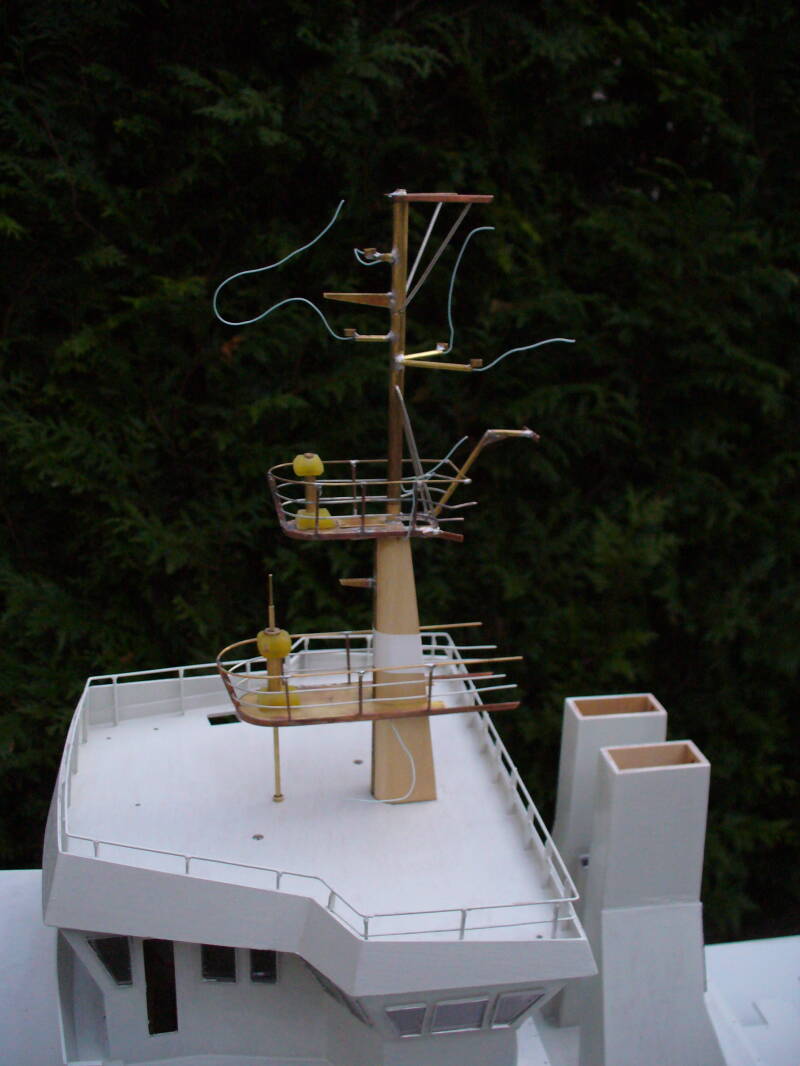

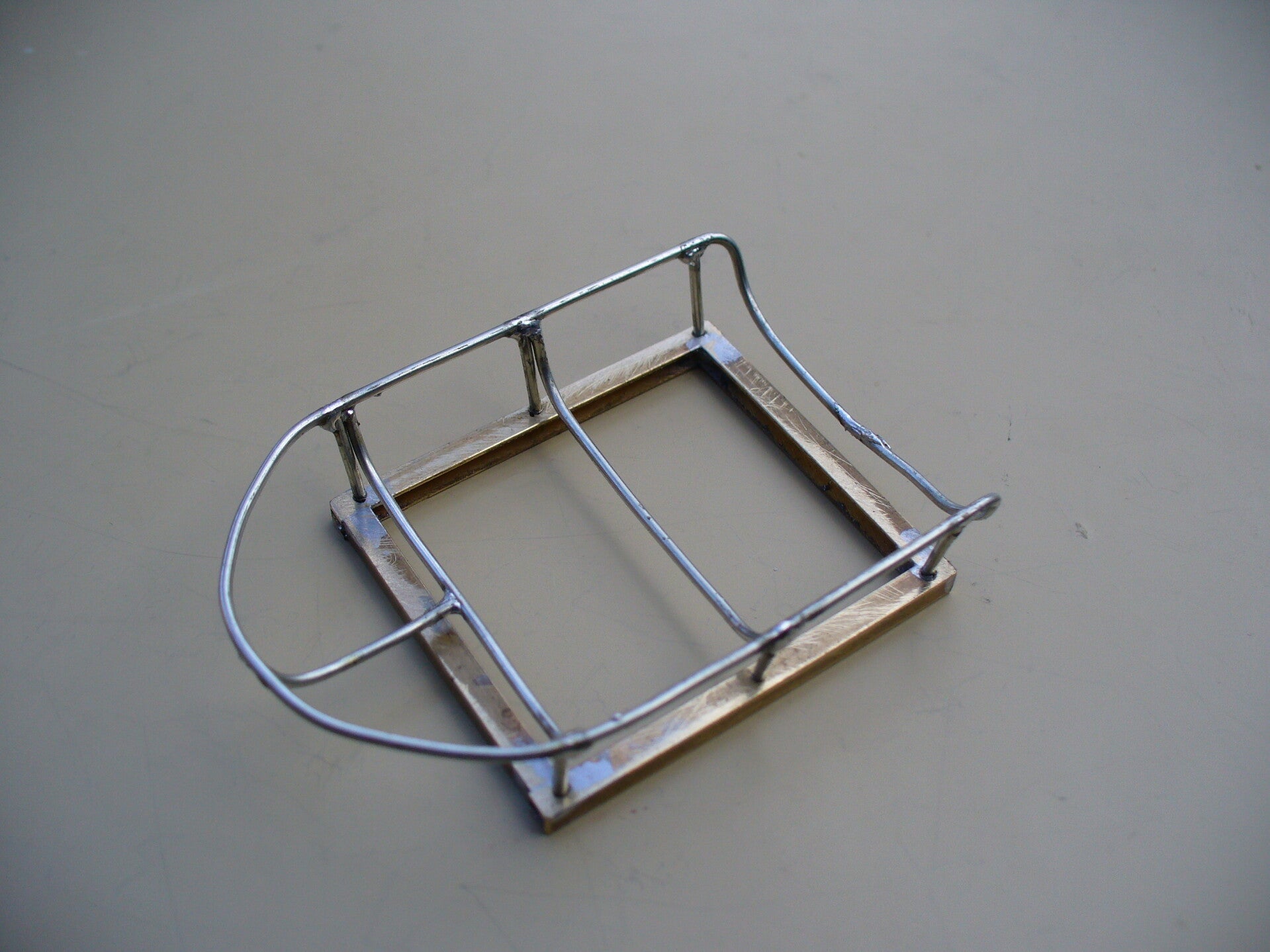

Le mât central, situé sur le plafond de la cabine, supporte en plus des feux de signalisation, deux radars sur de ses plateformes.

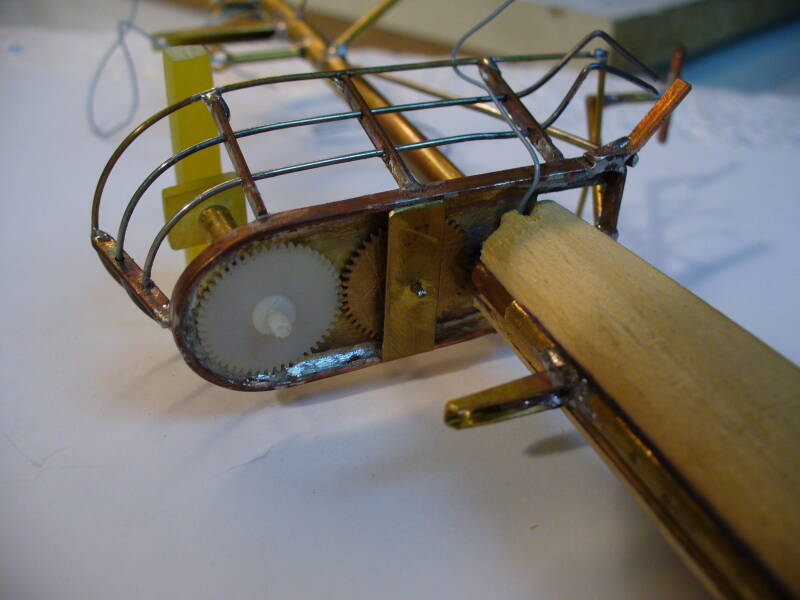

Le mât est directement fixé sur le plafond par vissage dans son manchon de bois. A l'intérieur de ce manchon, l'un des tubes laiton accueille l'axe de rotation pour le radar de la plateforme supérieure, et l'autre tube les différents fils des feux.

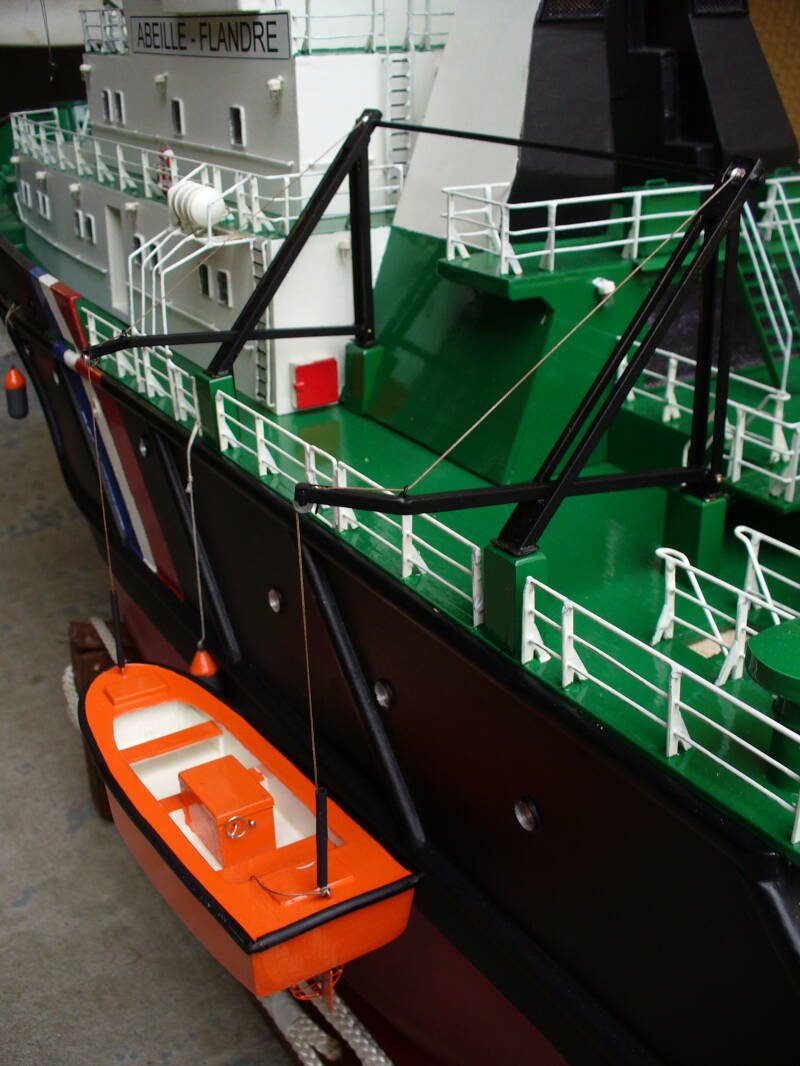

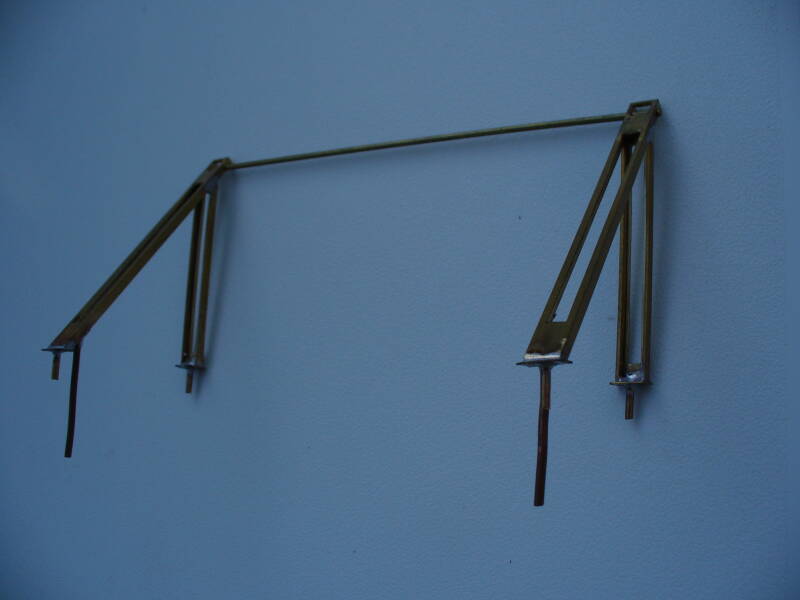

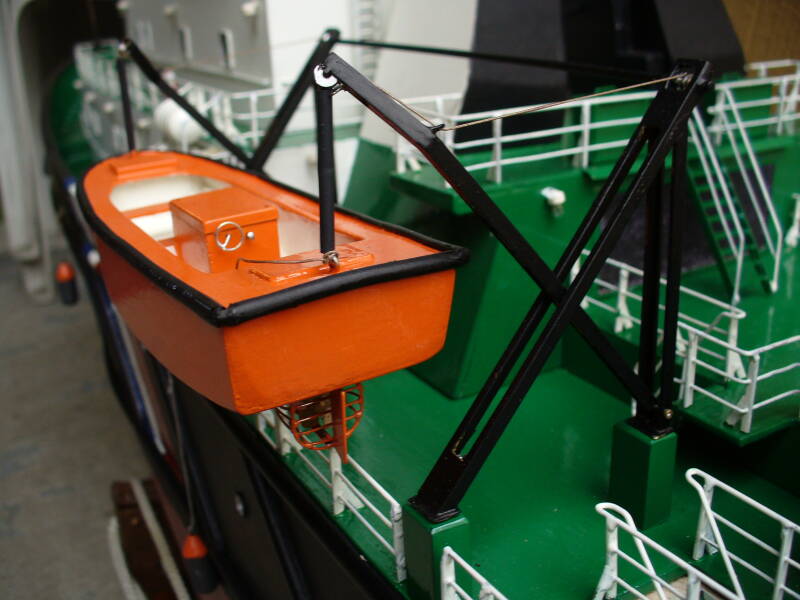

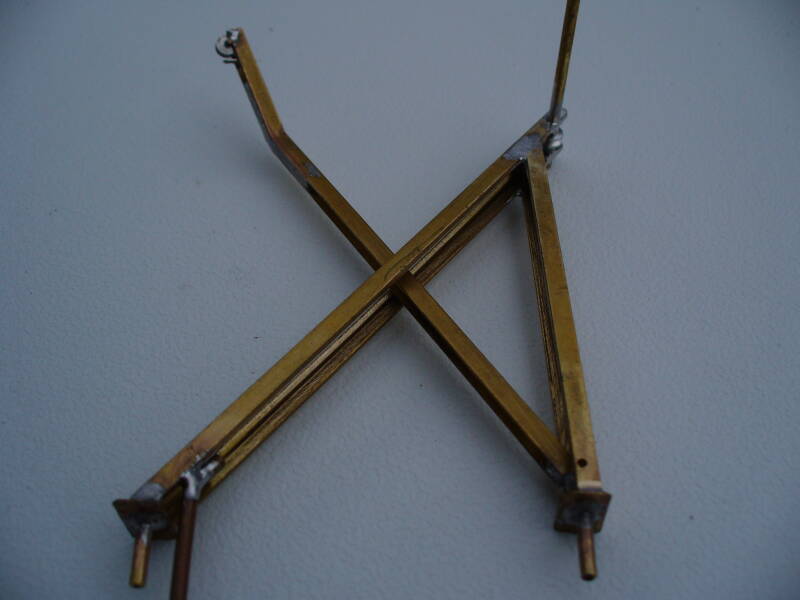

Construite à l'origine avec 2 bossoirs (1 bâbord et un tribord) l'Abeille Flandre à ensuite été modifiée pour n'en conserver qu'un seul à bâbord.  C'est celui ci que j'ai installé et rendu fonctionnel sur la maquette. Il est entièrement fait de profilés de laiton soudés.

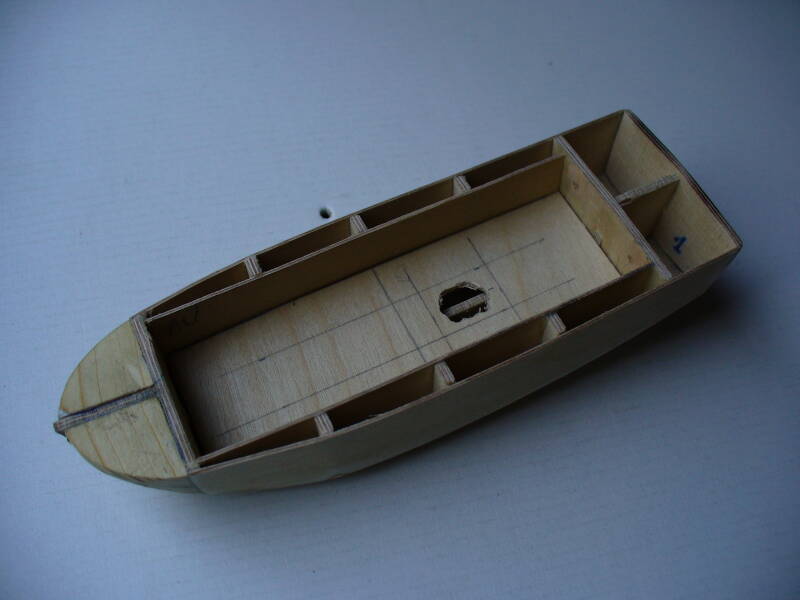

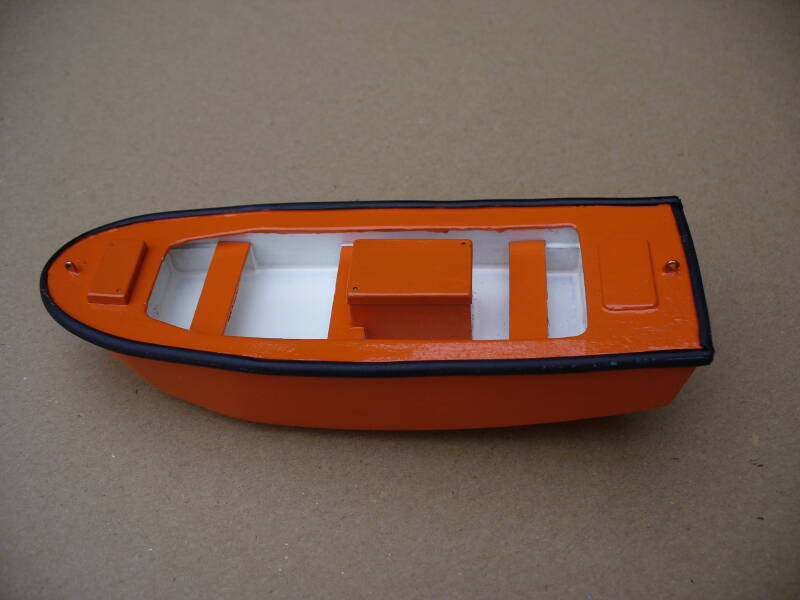

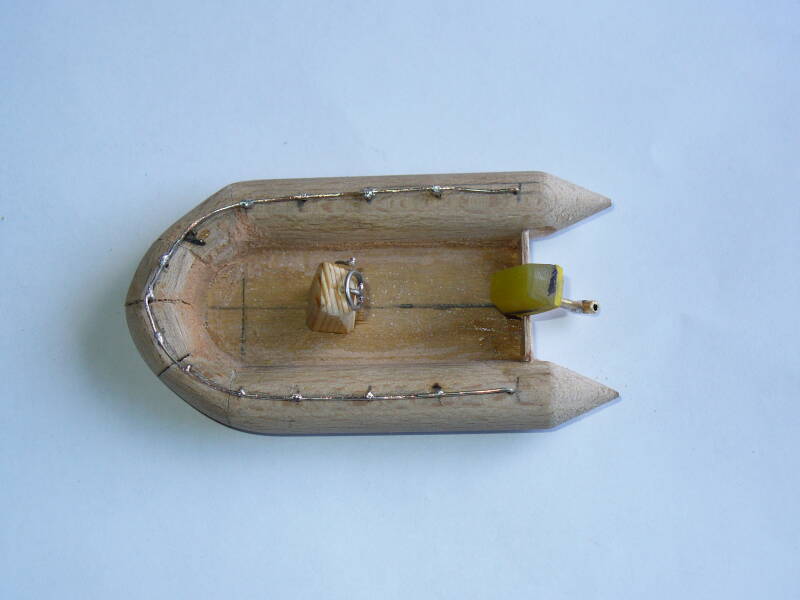

La chaloupe est en CTP de différentes épaisseurs, avec des blocs pleins pour la proue.

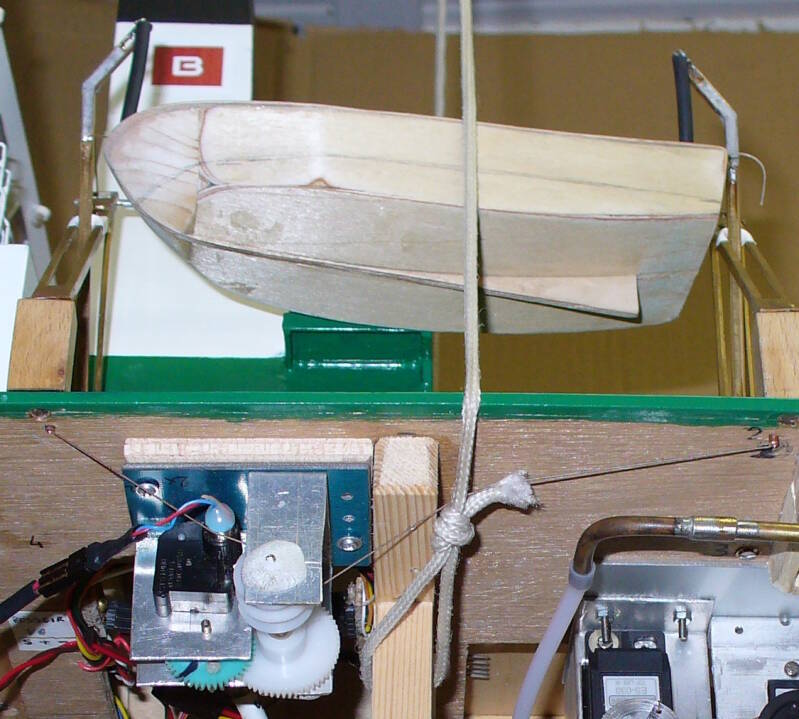

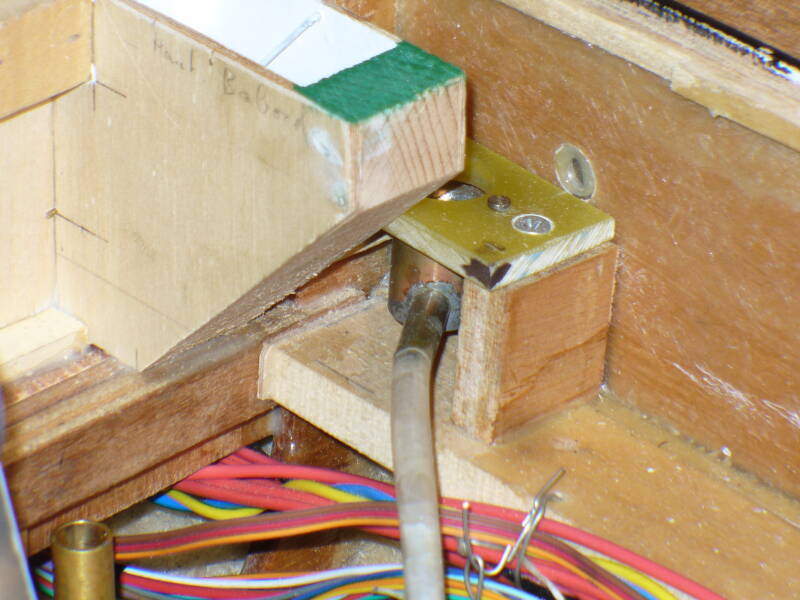

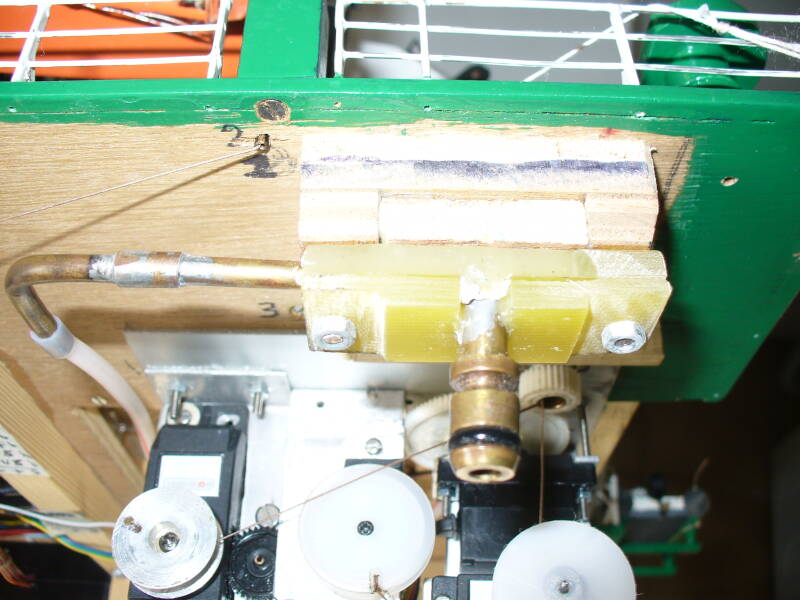

Pour le fonctionnement, un seul treuil est utilisé, situé sous le pont. Il s'agit d'un moteur de servo, augmenté de quelques pignons réducteurs et sur l'axe duquel deux tambours d'enroulement sont fixés, entrainant chacun le câble de l'un des bras basculants. Lorsque les câbles se déroulent, le poids de la chaloupe suffit à faire basculer le bras puis a continuer de la faire descendre le long de la coque lorsque le bras est bloqué.

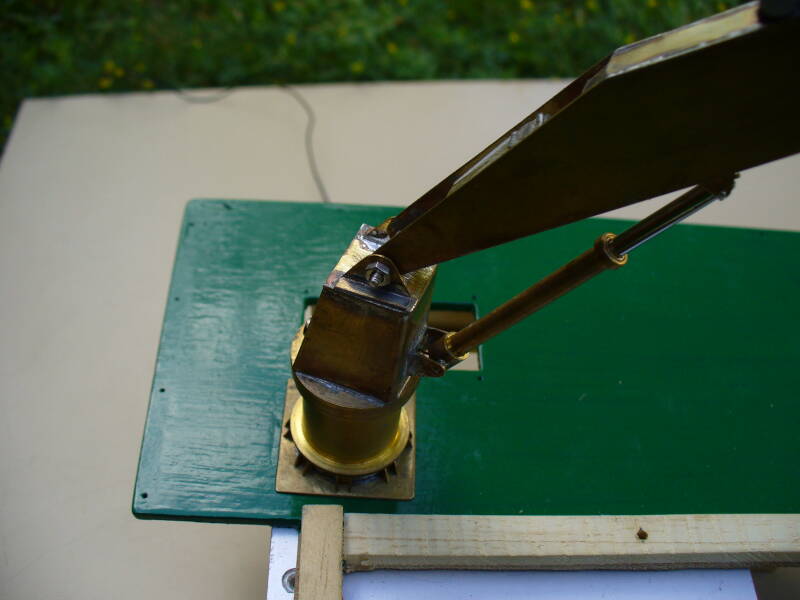

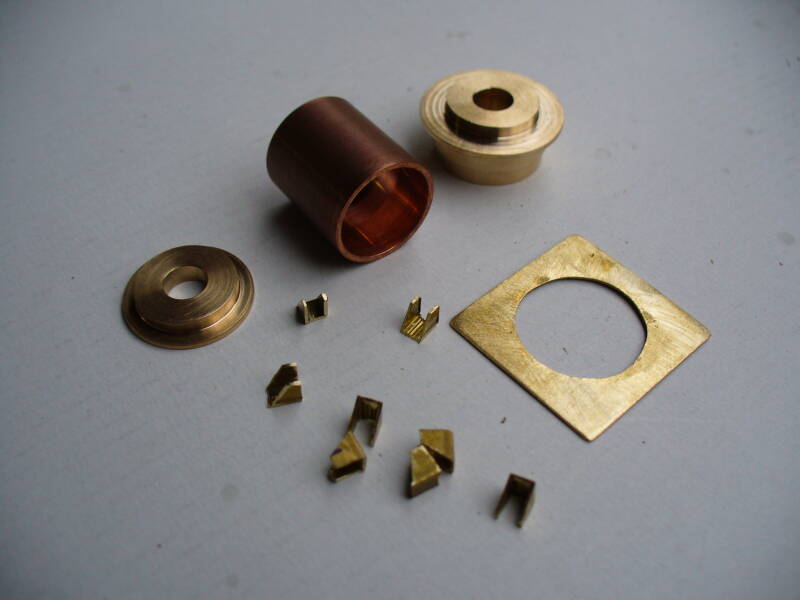

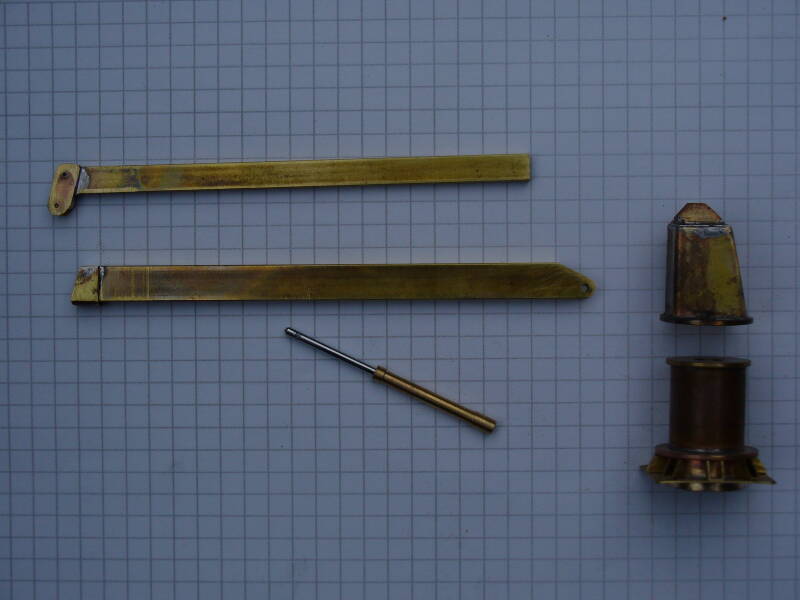

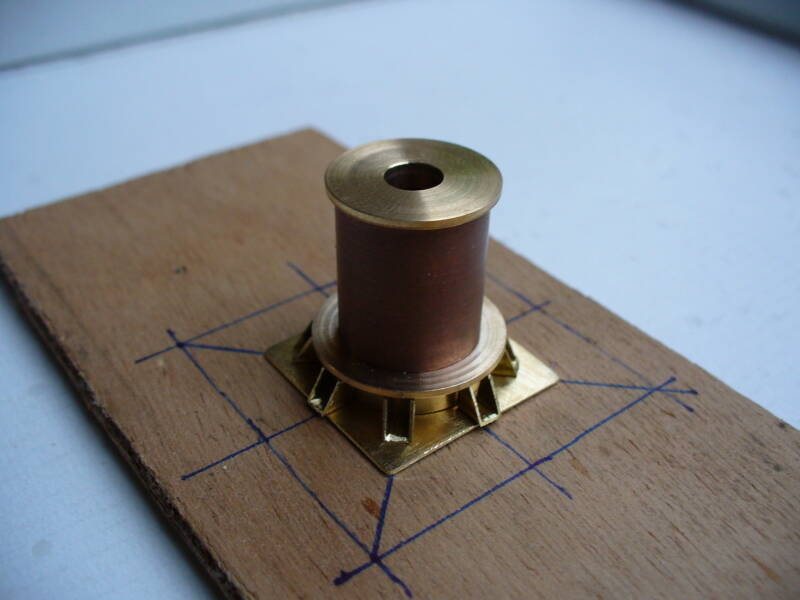

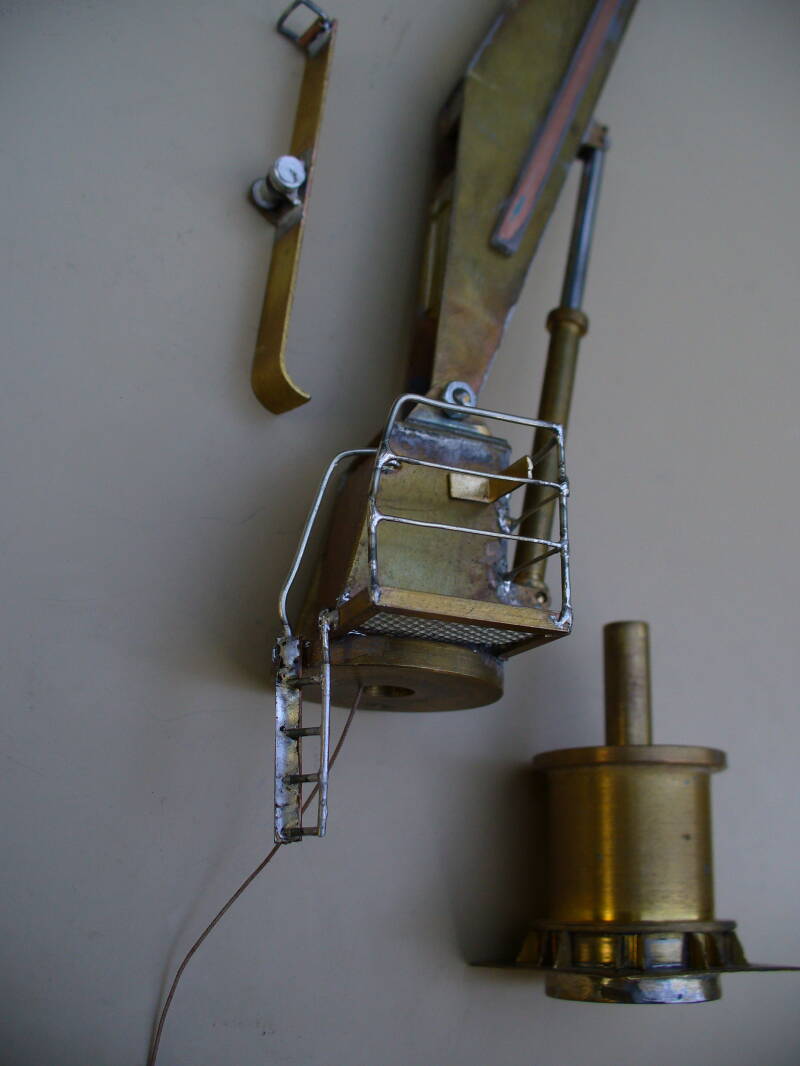

Le socle est réalisé en plaques et rond de laiton usinés, et un bout de tube de cuivre de plomberie. L'axe de rotation doit rester creux pour permettre le passage des câbles depuis la mécanique d'animation située dessous.  Les parties mobiles, base tournante et les bras sont en plaques et profilés de laiton.

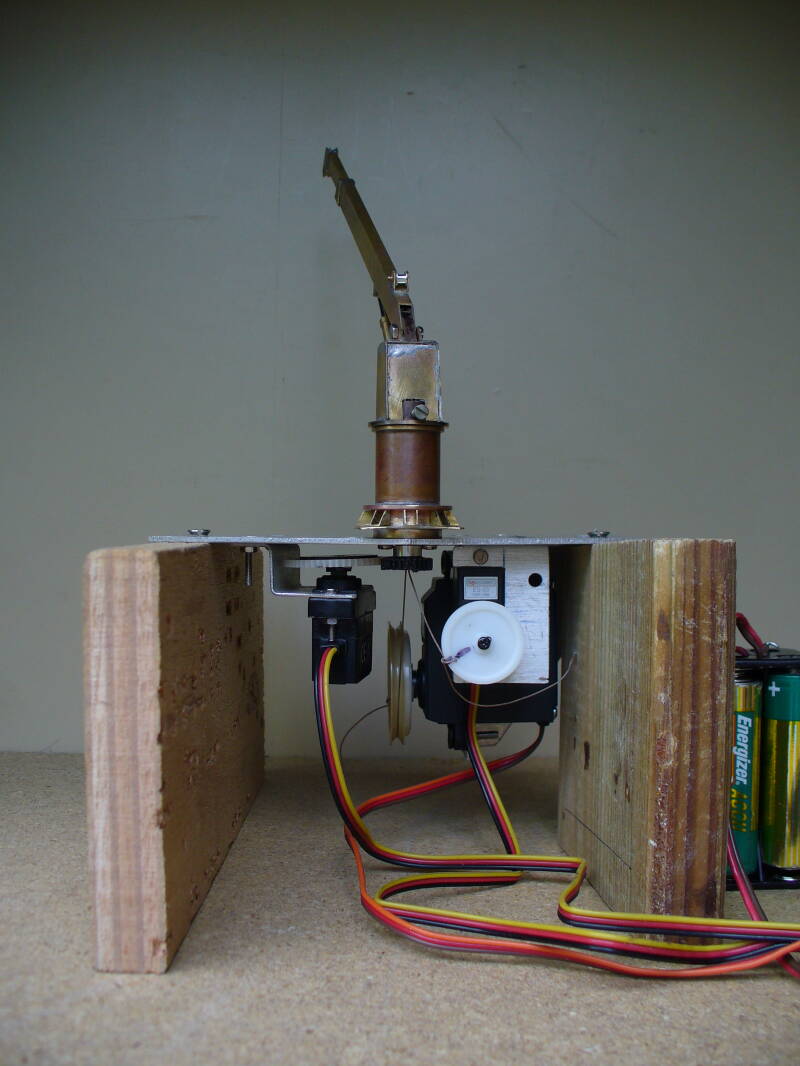

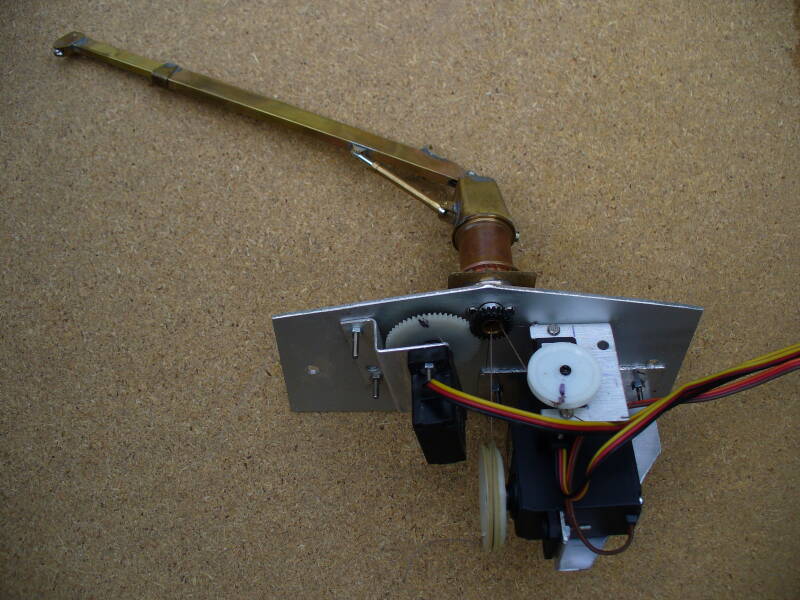

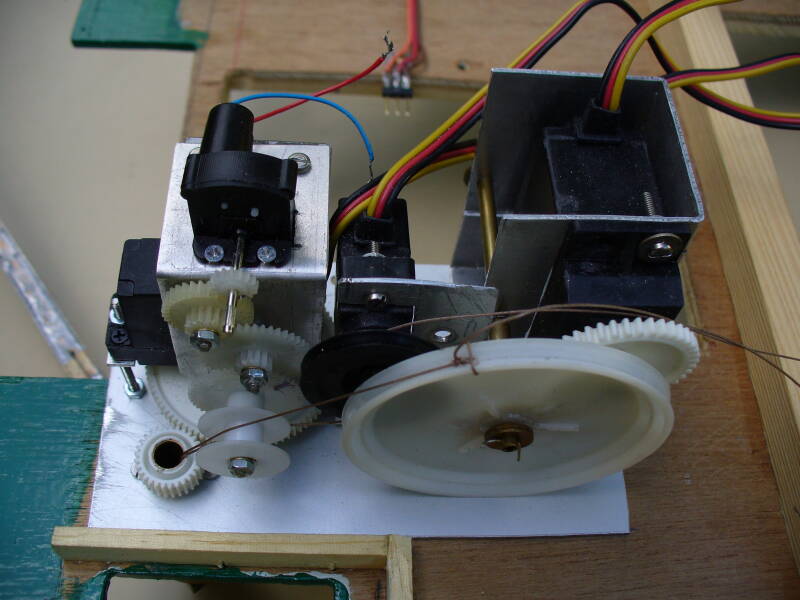

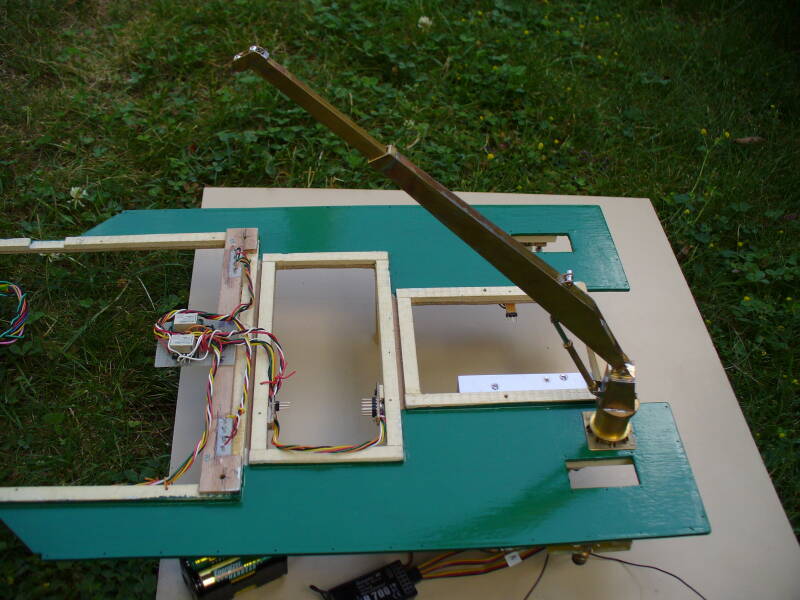

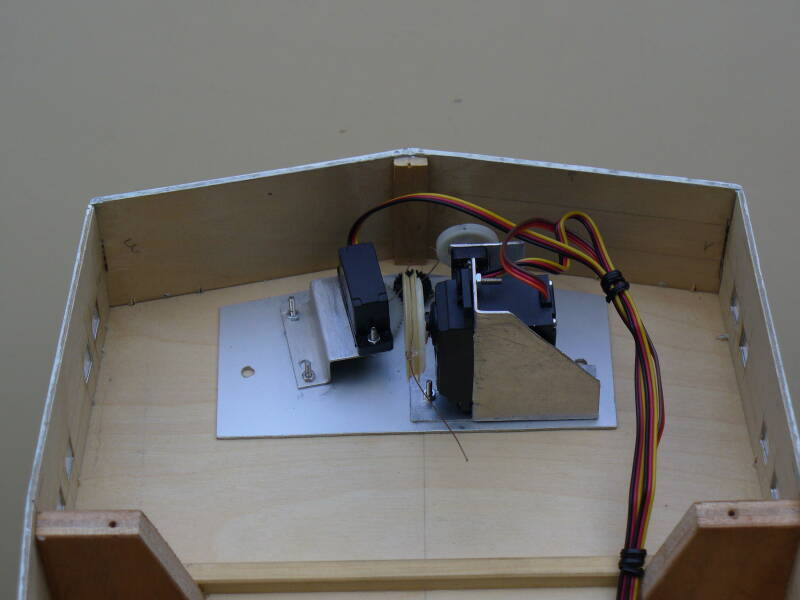

La mécanique, basée sur 3 moteurs de servos (un pour la rotation, un pour l'élévation du bras, et le troisième pour l'allonge du bras) est fixée sur une plateforme en alu, qui est   elle mêlme fixée sous le plafond du niveau bas du château.  La mise au point se fait à l'extérieur du château avant placement final.

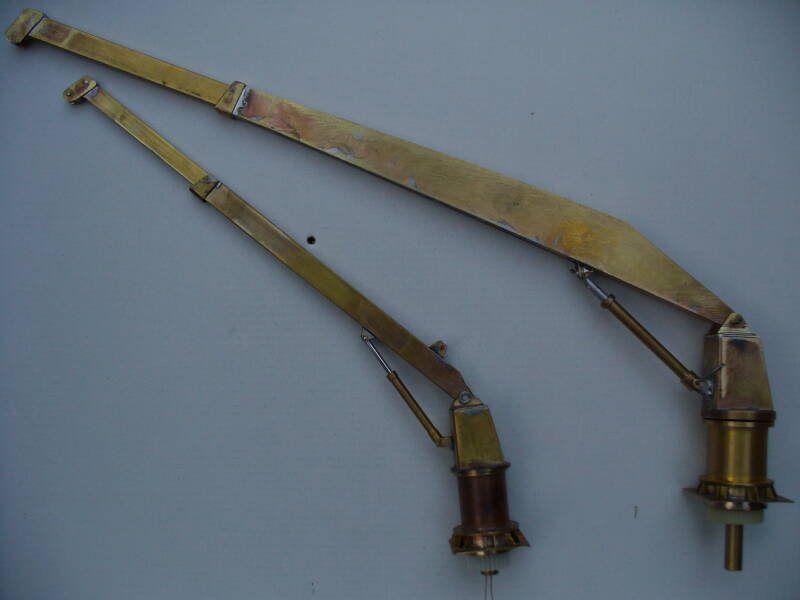

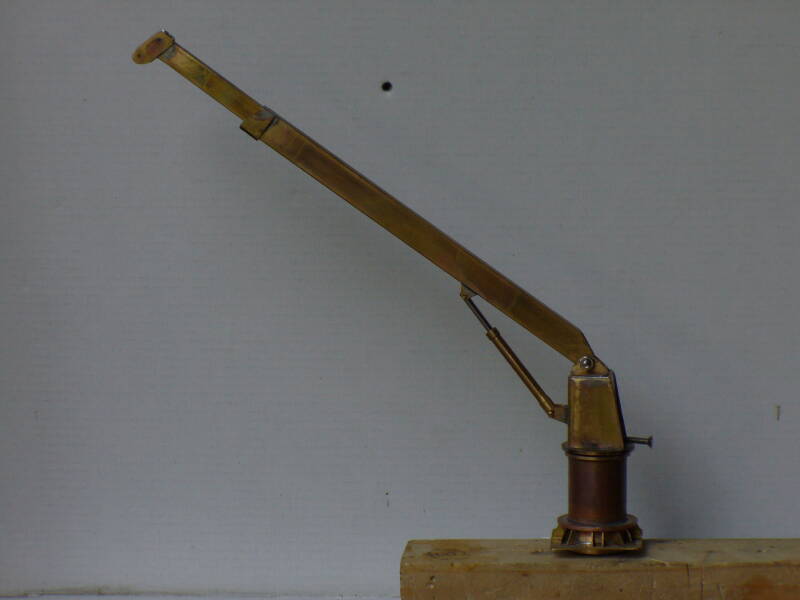

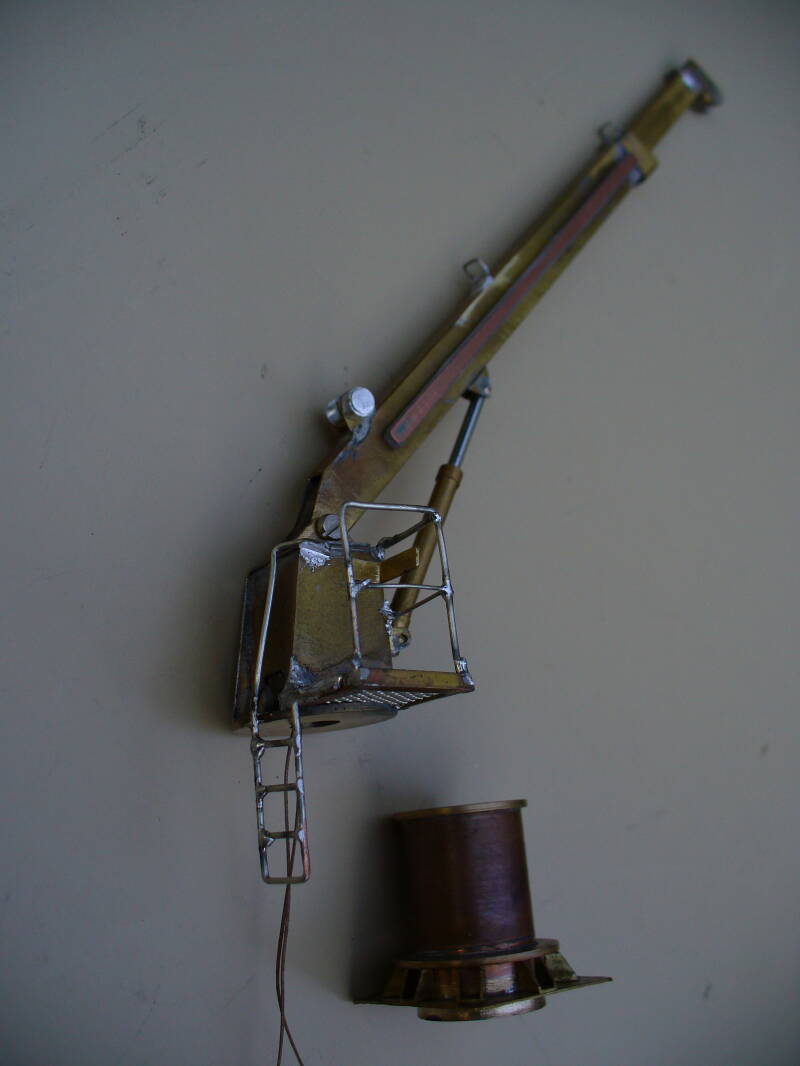

Le principe de construction est similaire à celui de la grue avant. La mécanique de contrôle est augmentée d'un servo treuil supplémentaire pour gérer le câble de levage (finalement jamais utilisé!!)

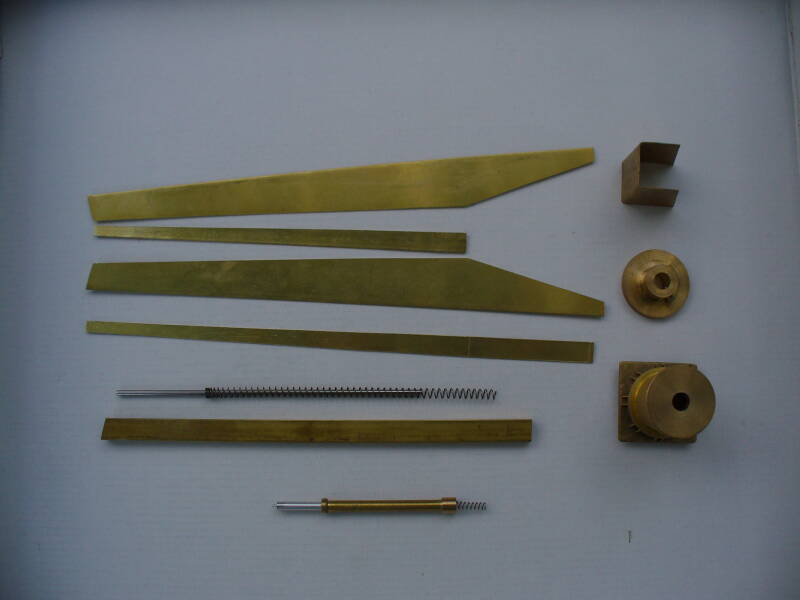

Une autre différence se situe dans le vérin de levage du bras. De par son diamètre un peu plus gros, j'ai pu l'équiper d'un ressort en interne (fonctionnant en pression) repoussant le bras vers de haut, alors que sur la petite grue avant cette fonction de relevage est assurée par une lamelle élastique dans l'articulation du bras

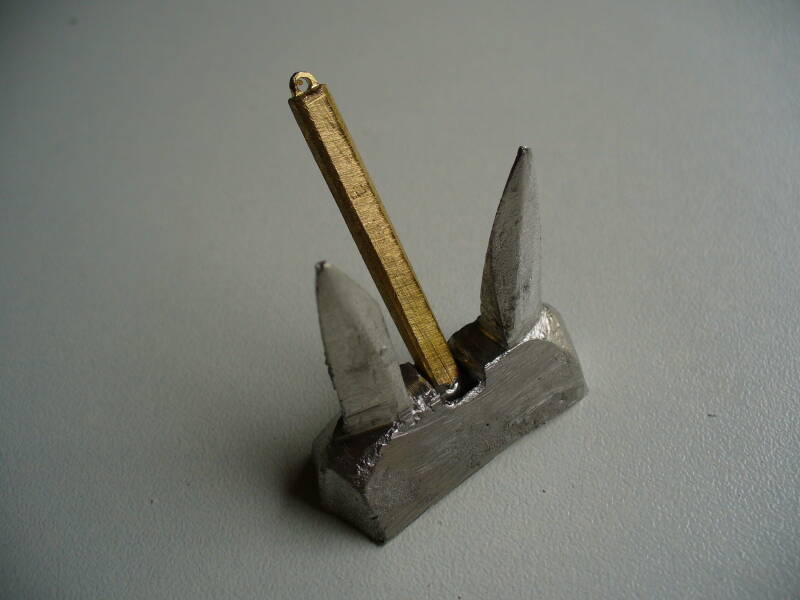

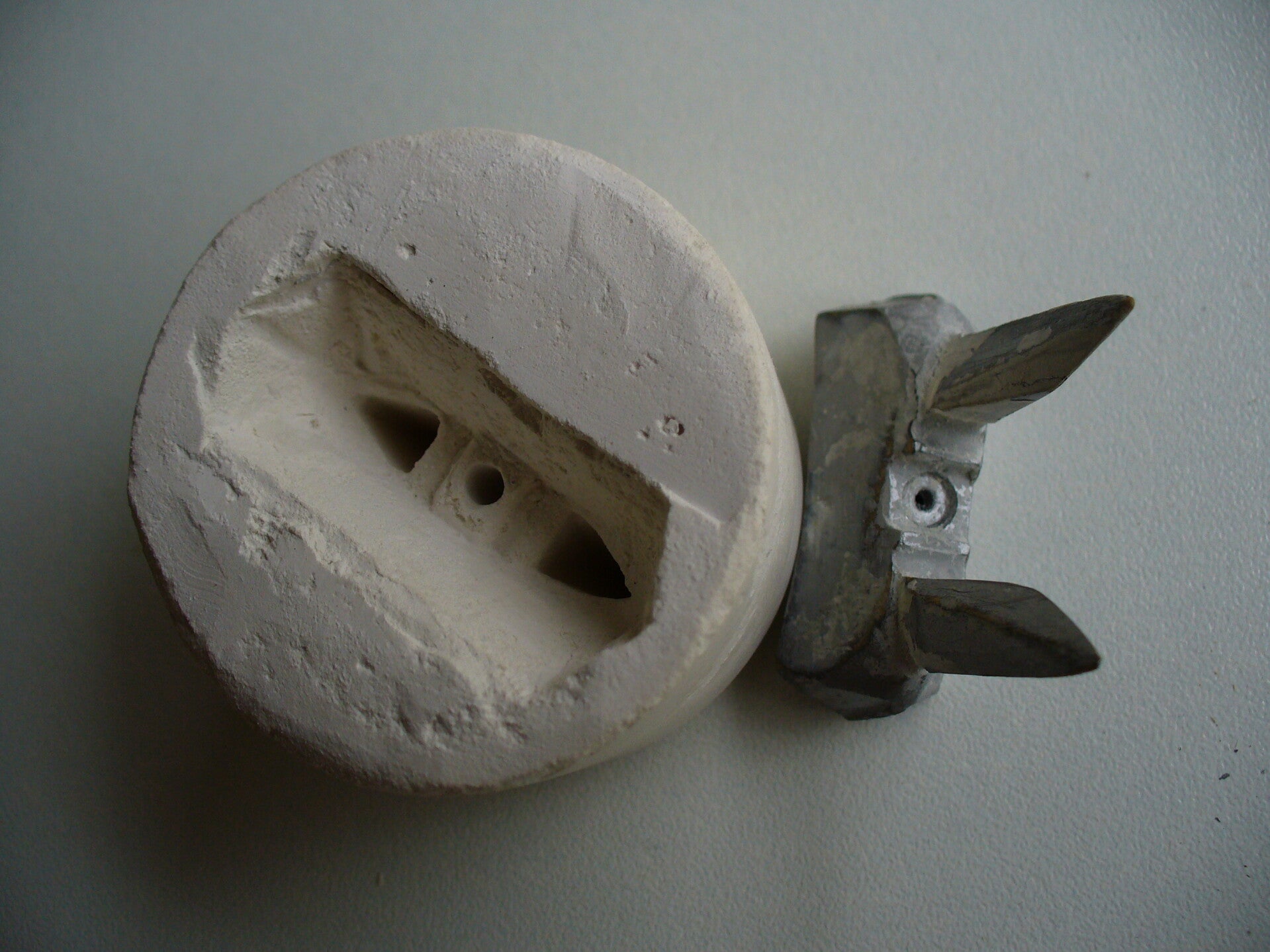

Toujours à la recherche d'une manoeuvre la plus réaliste possible des ancres (chute rapide et remontée lente), j'ai fait différemment sur cette maquette par rapport à la précédente implémentation sur la Marie-Catherine.

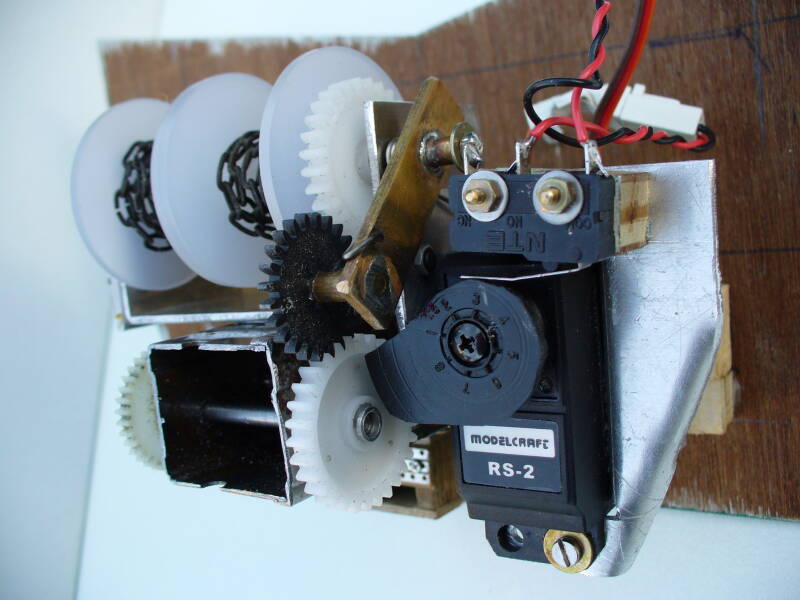

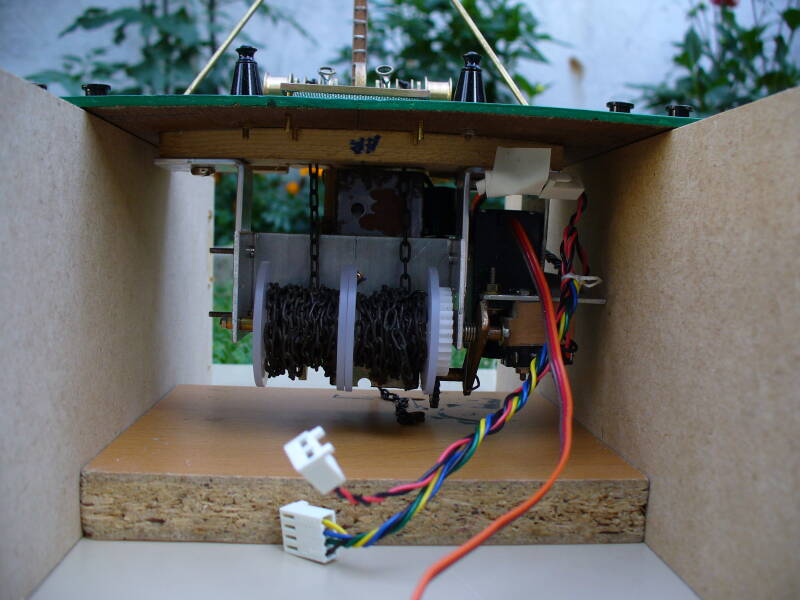

La liaison entre le pignon moteur et le pignon des tambours de chaines est assuré par un pignon intermédiaire mobile (en noir sur la photo). Un ressort de rappel maintient les pignons en contact. Le servo permet d'écarter ce pignon intermédiaire pour provoquer la chute des anches par leur poids.

La mise au point est donc faite sur un chantier séparé avant installation dans la maquette. Le mécanisme est installé sous la plaque de pont avant amovible.

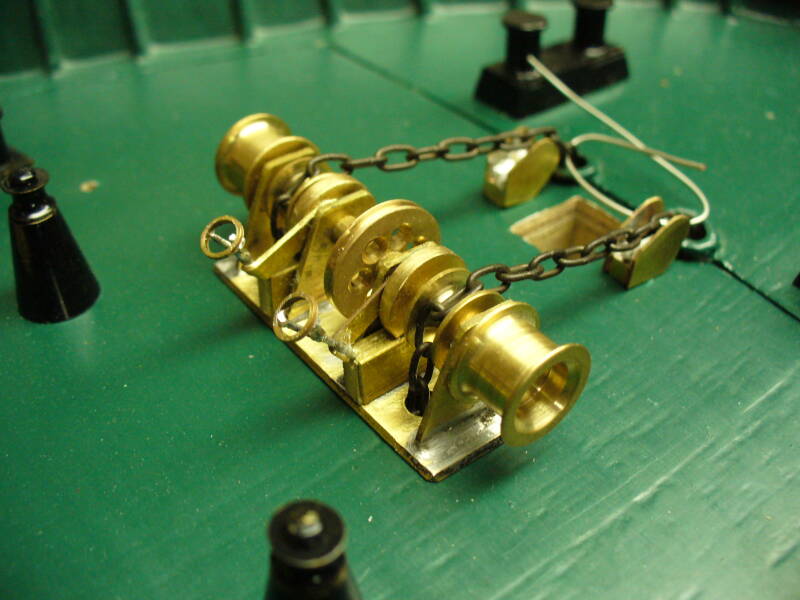

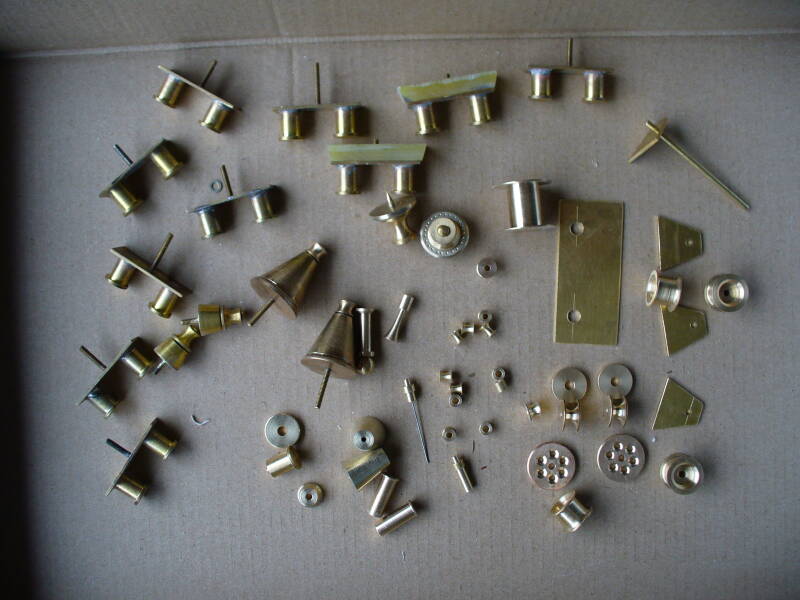

Le guindeau placé sur la paque de pont amovible est réalisé en laiton

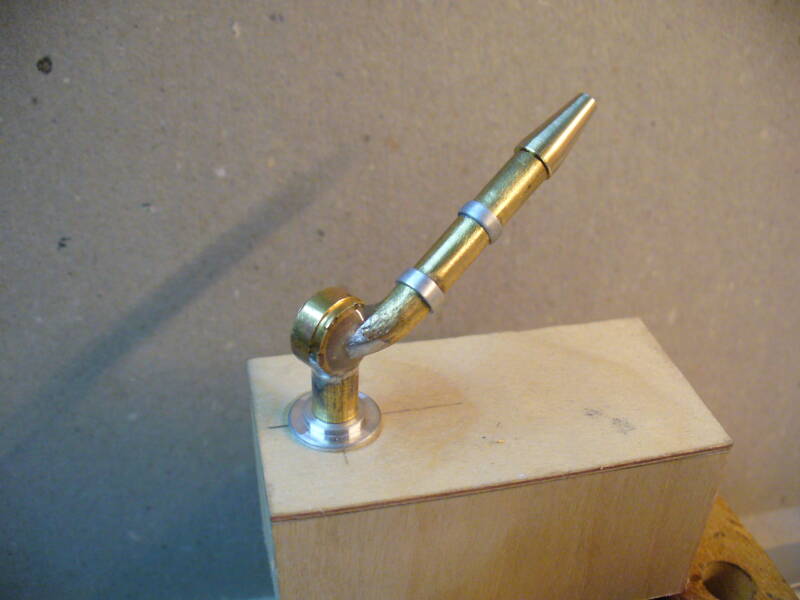

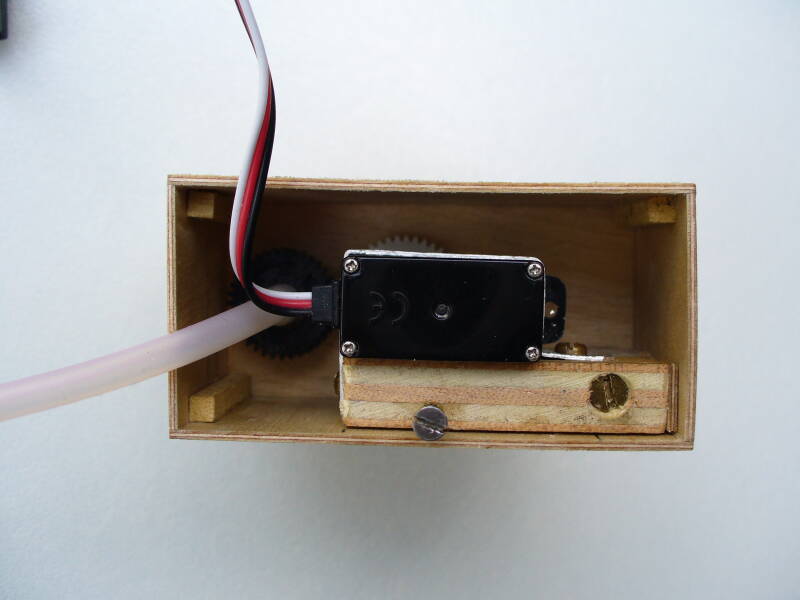

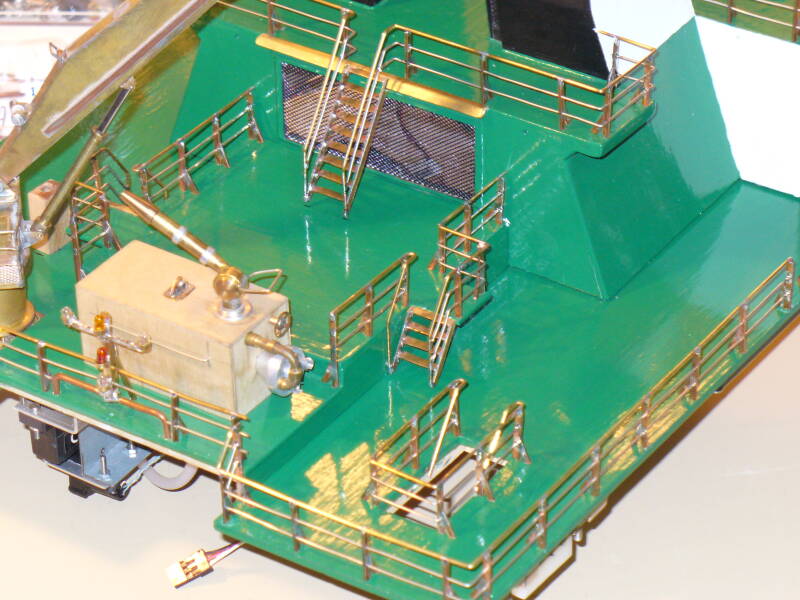

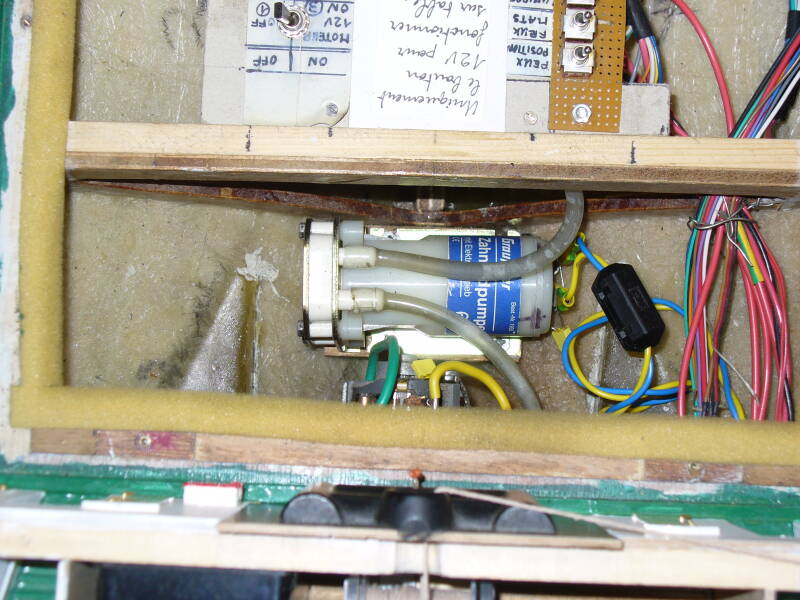

La lance a incendie est installée sur un coffre situé à l'arrière du château.  La rotation de la lance en laiton est assurée par un mini servo situé à l'intérieur de ce coffre.

Le treuil de remorquage

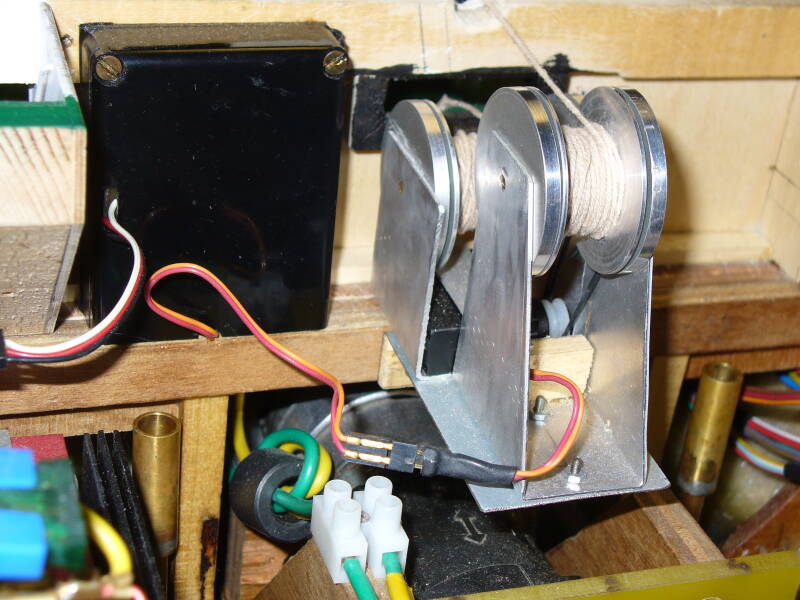

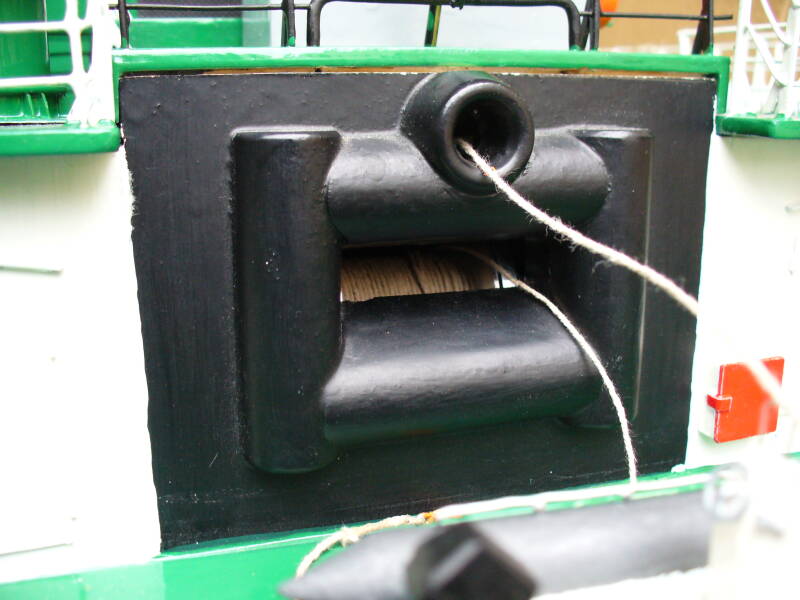

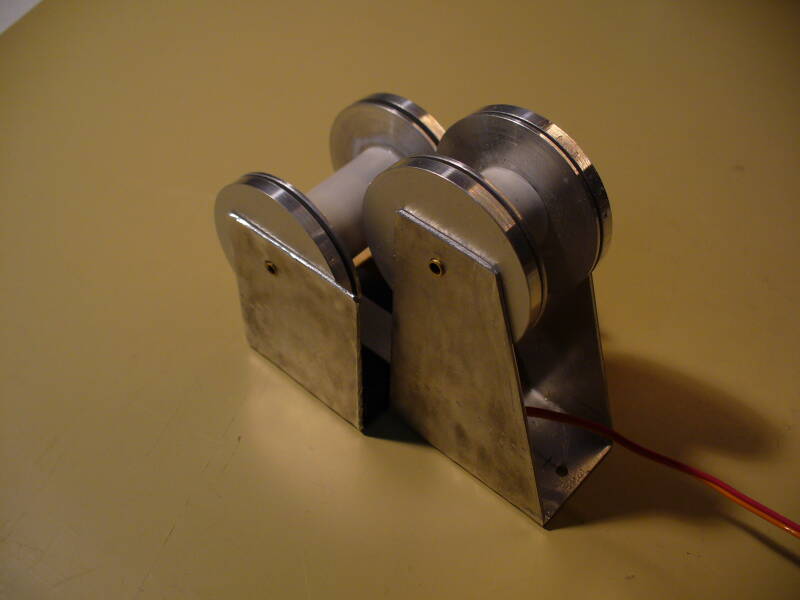

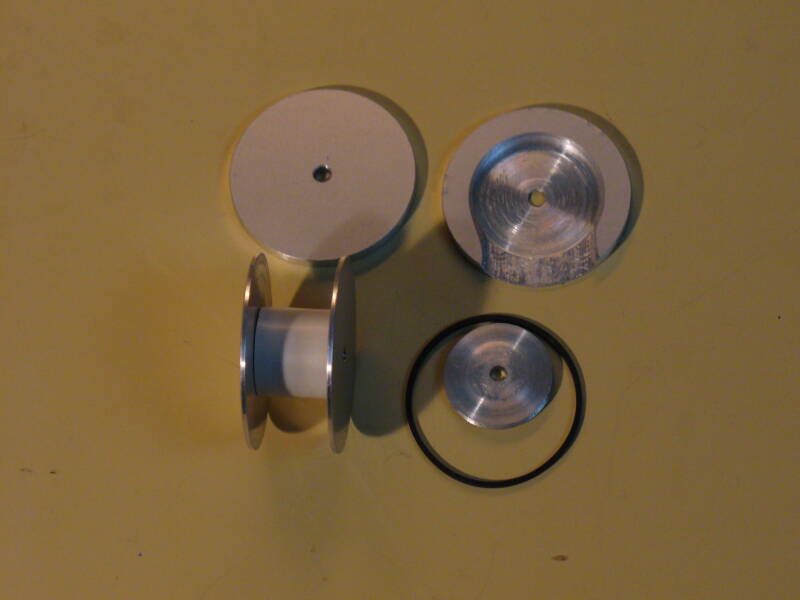

Le treuil de la remorque est situé au niveau du pont inférieur, mais caché sous l'arrière du pont supérieur. De l'extérieur on ne voit que les ouvertures de passage des remorques. J'ai donc fait une version  simplifiée de ce treuil et de ses deux tambours . Le châssis et les flasques des tambours sont en tôle alu. L'un des tambours est entrainé via une courroie par un mini servo situé à la base le châssis.
