Une zone portuaire fonctionnelle

 Caractéristiques de la maquette:

  • Longueur:  1,85m
  • Largeur: 1,05m
  • Alimentation: batterie 12V
  • Contenance du bassin: 70l
  • Rampe de mise a l'eau
  • Portique élévateur fonctionnel
  • Bateaux navigant dans le port
  • Nombreux personnages (pêcheurs, mareyeurs, ouvriers) et véhicules sur les quais.

Fonctions de la maquette:

  • Pour le bâtiment de criée:
    • Eclairage
    • Ouverture Fermeture des portes a volets déroulant, en manuel ou en automatique
    • Rotation des grues, en manuel ou en automatique
  • Pour le bâtiment du chantier:
    • Eclairage du hangar et des bureaux
    • Eclats violet de soudure à l'arc dans le hangar
    • Ouverture Fermeture des portes coulissantes du hangar, en manuel ou en automatique
  • Pour le bateau: radiocommande pour naviguer  dans le bassin
  • Pour  le portique élévateur: radiocommande
    • pour les treuils des sangles (montée descente du bateau)
    • pour les déplacements (4 roues motorisées directionnelles)
    • pour les bruitages associés à 'activité sur le port

Après avoir construit la maquette de la Curieuse, et celle du portique élévateur, j'ai trouvé intéressant de les mettre en scène tous les deux dans un environnement portuaire, plutôt que de simplement les exposer en statique sur des tables.

Cette maquette n'est pas une reproduction fidèle d'un port existant, mais simplement inspirée des mes visites dans plusieurs zone portuaires de pêche et de chantiers navals.

J'y ai rassemblé, en respectant une échelle unique 1/50°, le maximum d'éléments dans un minimum d'espace, car il ne faut jamais oublier les contraintes de stockage et de transport!

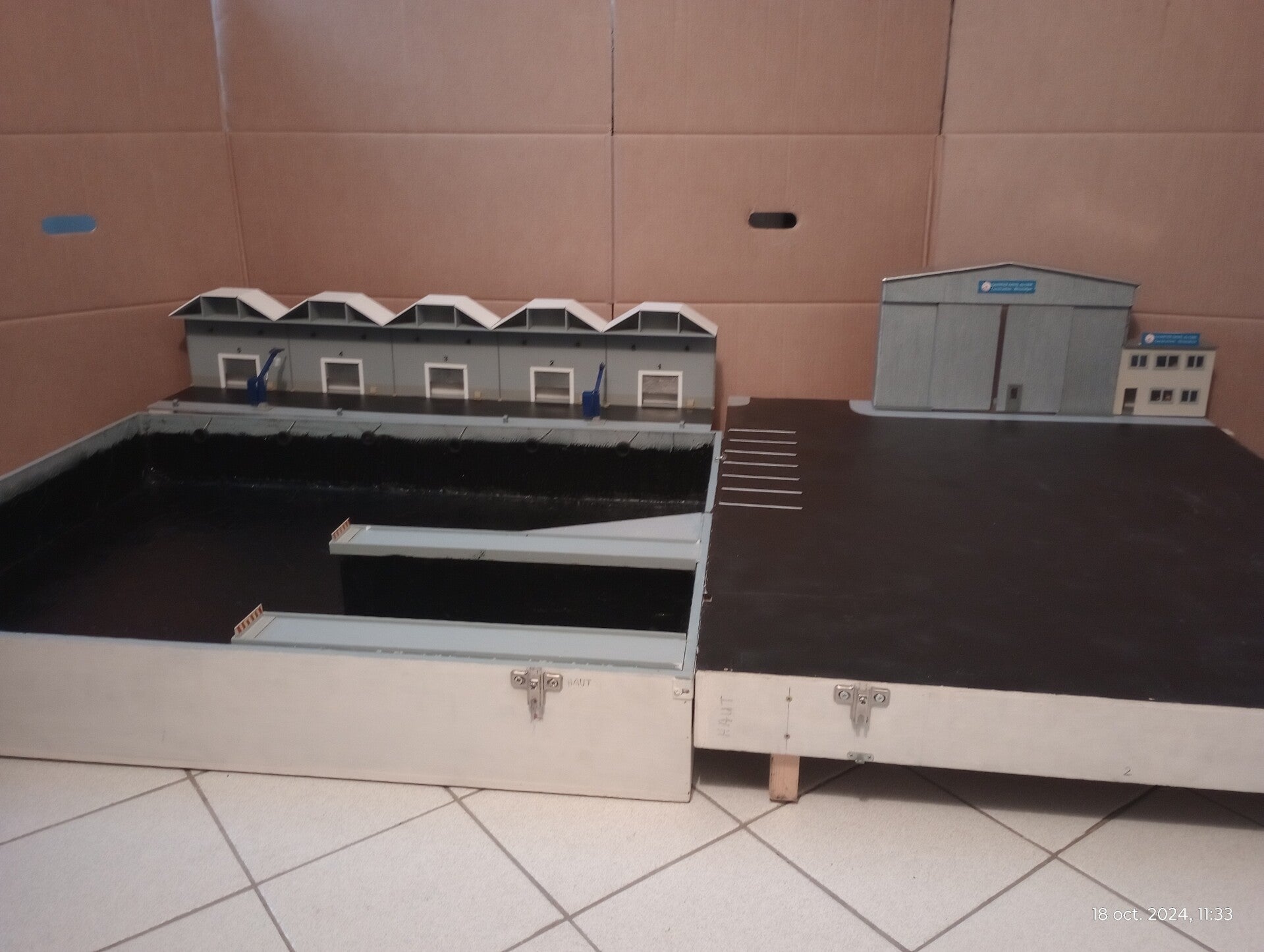

A l'exception du portique et des bateaux qui disposent de leurs propres boites de transport, l'ensemble des autres éléments (bassin, parking, bâtiments, décors) se rangent dans une boite de  105 x 85 x 23 cm.

Construction du port avec bassin,  criée et chantier naval

Une criée animée, avec portes rideaux fonctionnels, quai avec grues de déchargement en mouvement, et un chantier naval en activité avec atelier, bureaux, et zone de parking et de mise à l'eau de bateaux

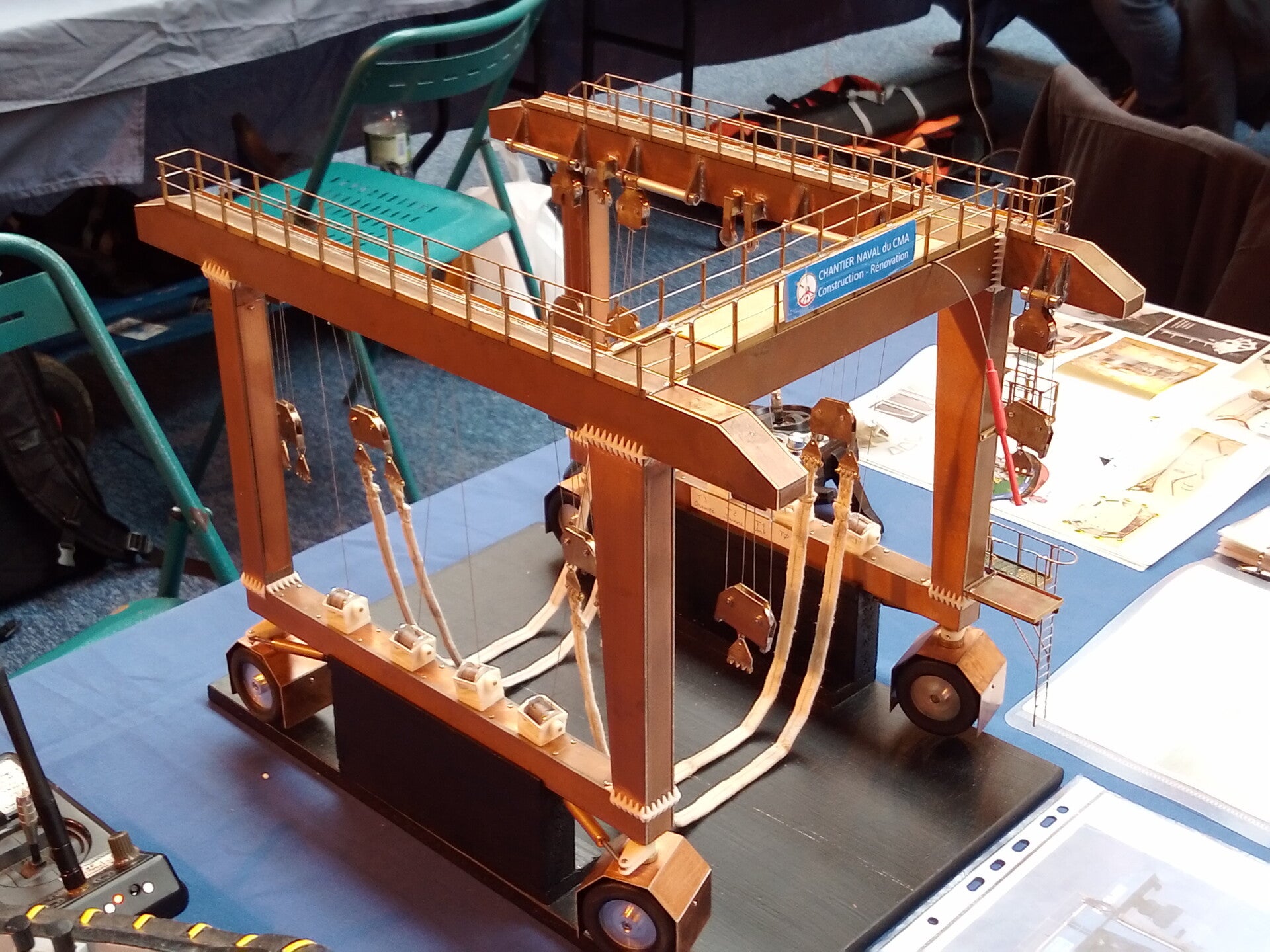

Construction du portique élévateur mobile

Maquette fonctionnelle radiocommandée, construite à l'échelle 1/50°, à partir de photos du portique de 400T du port de Dieppe.

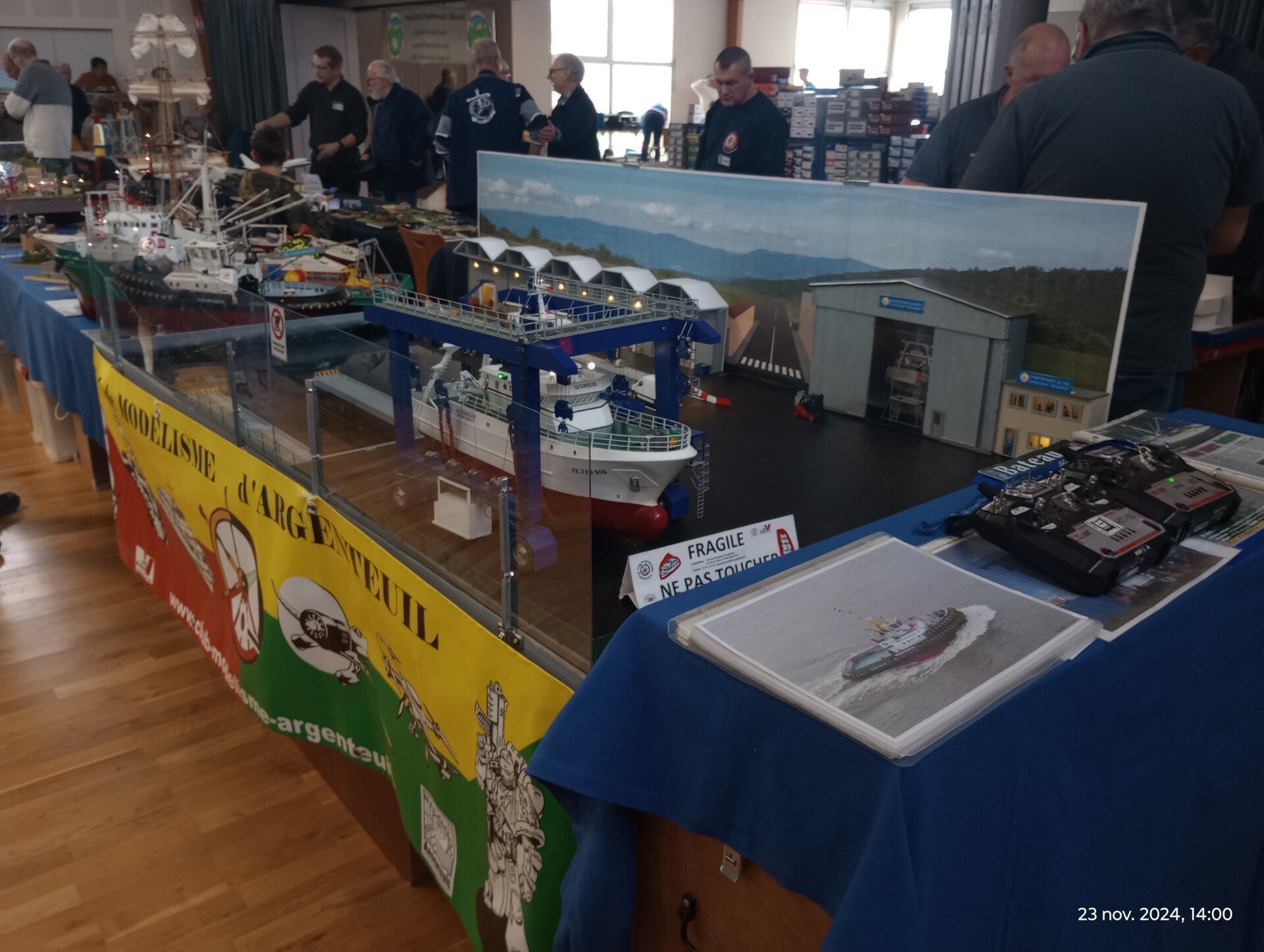

La zone portuaire globale

Evolutions des bateaux (la Curieuse ou le SeaHorse) dans le port,  mise a l'eau  ou sortie de l'eau des bateaux par le l'élévateur.
